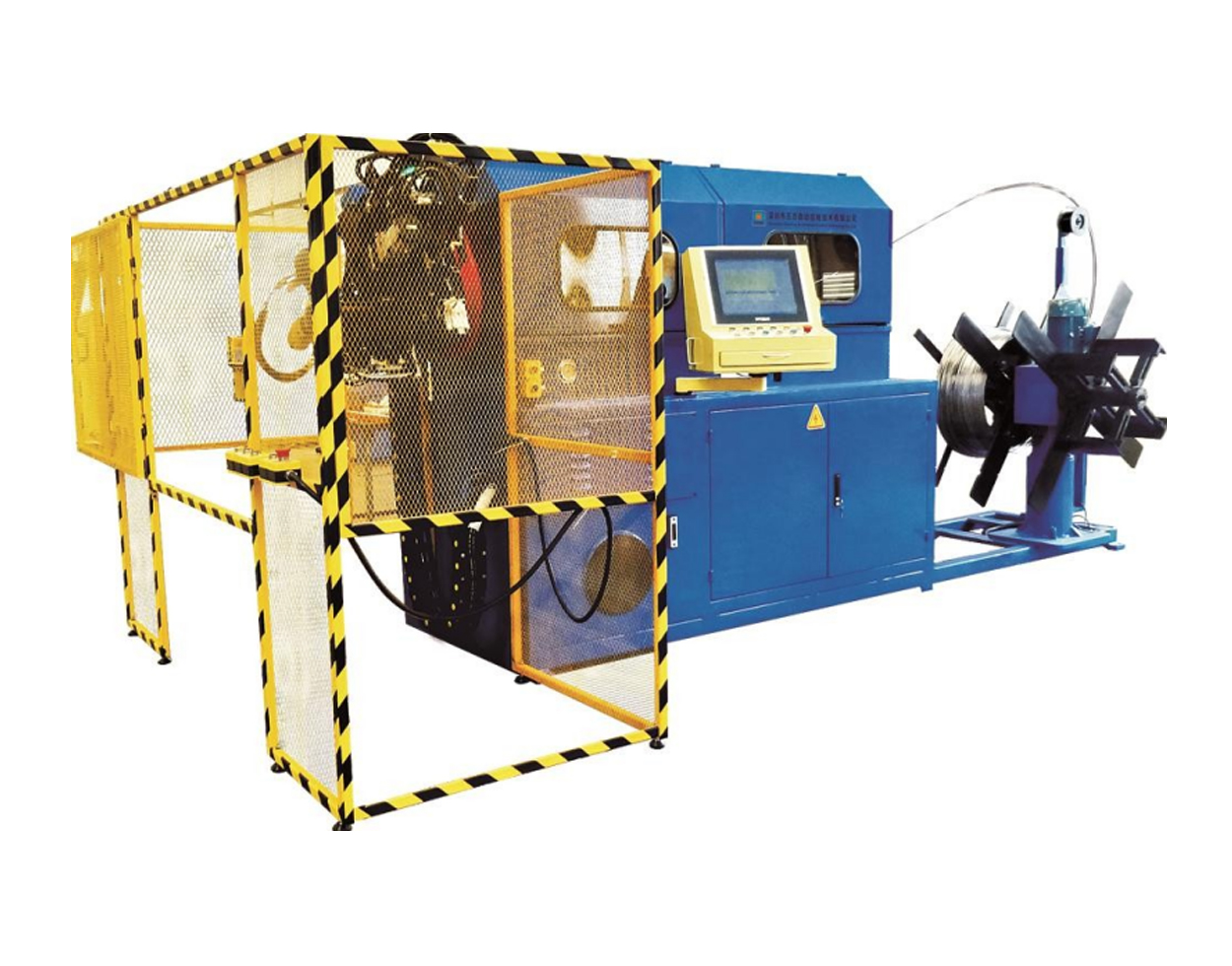

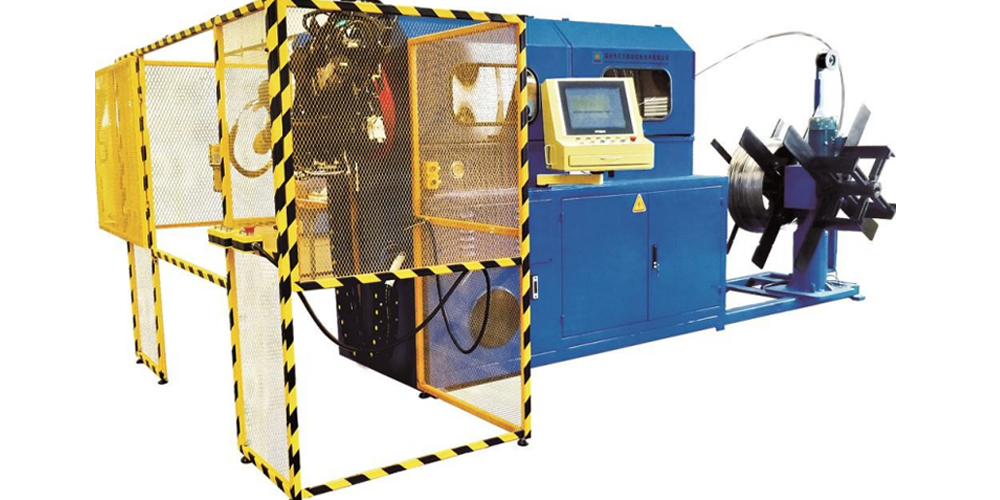

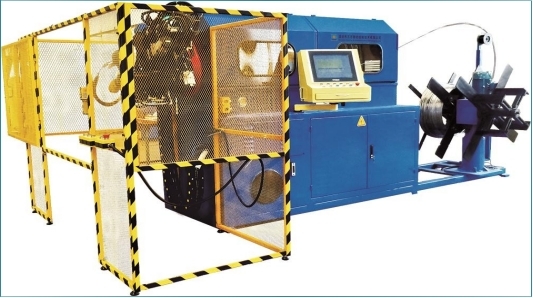

全自動螺旋管專用彎管線(彎制Φ12.7 管材）

客戶現場應用案例供參考，實際以出機為準

臺灣信易集團盤管專用彎管機

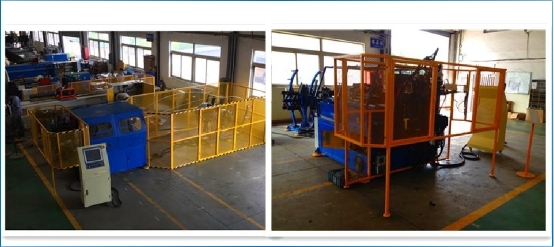

意大利佐帕斯螺旋管生產現場

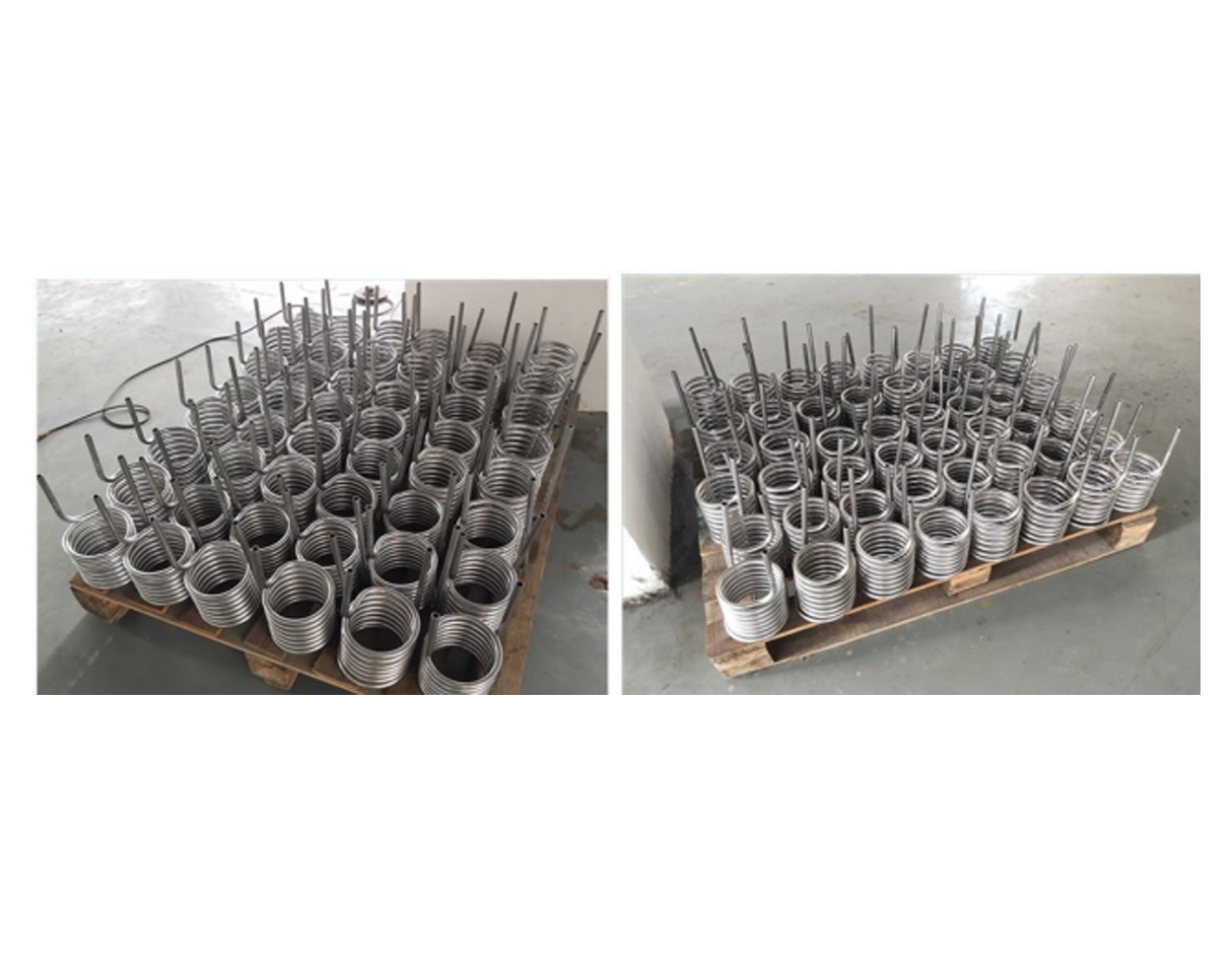

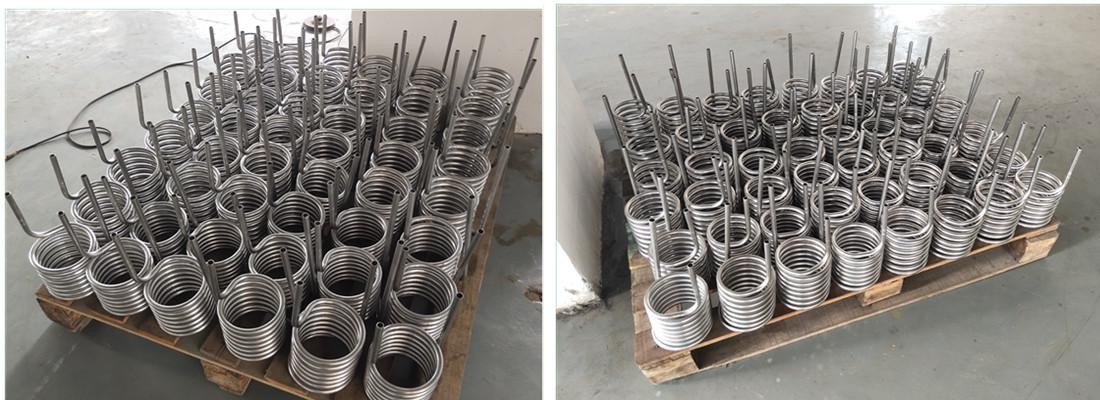

該設備所加工產品(Φ12.7的管材)成品（圖片僅供參考）

結構概述

WFCNCΦ16x2全自動螺旋管專用彎管線主要由以下幾部分組成:

(1)盤管料架

(2)管料校直機

(3)螺旋管專用彎管機

(4)切管裝置

(5)整形專機（又名補彎機、整彎機） 四、結構原理

       為適應彎曲同一管件而具有兩個不同彎曲半徑的狀況以及彎制螺旋管而開發研制的，是一種繼單模數控彎管機之后，更高檔次的全自動彎管機。機體由床身、主傳動、芯捧、夾緊、導向、小車

（包括 Y 軸，B 軸）、液壓、氣動、電氣控制等部分組成,具有高效省時、工作方便等特點。

       機器的五軸控制方式：C 軸（彎曲軸）、Y 軸（小車送料）、B 軸（機頭空間旋轉）、X 軸（彎曲半徑調整）由交流伺服電機帶減速器驅動。Z 軸、夾緊、導向及隨動采用液壓油缸驅動，夾管及管支撐由氣缸進行驅動。小車送進（Y 軸）運動為直線導軌導向。（其控制方式詳見電氣控制部分說明）。

       該彎管機主要工作原理：首先將準備好的盤管平放到有軸承支撐的管材料架上，工作時由校直   機構完成從盤管料架取料、校直、送料等工序。校直機構有橫向和縱向兩排滾輪進行管材校直。管   料的旋轉改由旋轉機頭來完成，彎管機構同樣具有彎臂、導向、夾塊的構件。管件彎曲成型由切斷   裝置進行切斷，該機采用無毛刺切管，裝有旋轉式的刀頭。校直機構和切管機構均有橫向和縱向跟   蹤功能；該校直自動線具有連續彎制管材的功能，即一根管子彎制結束后，設備自動進入下一根管   的校直彎制中。

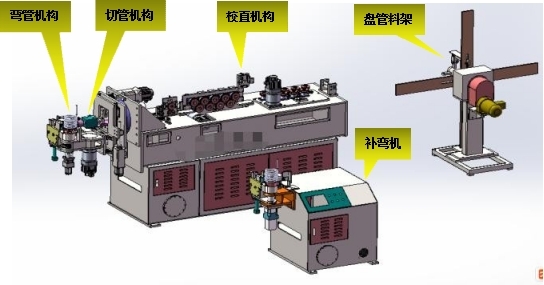

該全自動螺旋管專用彎管線結構示意圖如下（該圖只做方案示意圖，實際以出機為準）

機器的液壓系統：

油泵選用葉片泵（噪音小），電磁換向閥采用臺灣進口閥。

電氣控制系統

1、硬件：采用國際最新主流產品，商品化、模塊化設計安裝，結構簡單直接，國內供貨渠道快   捷高效，便于故障檢修及售后服務。

1.1、主控制系統：采用工業級控制電腦（500G 硬盤、2G 內存， E5300CPU），15 吋 TFT LCD 觸摸顯示器，，操作直觀快捷；為操作方便同時配備標準鍵盤和鼠標，操作者可根據需要任意選擇兩種方式操作。

1.2、五個坐標軸位置控制：五軸位置控制是該機實時控制系統的關鍵部位，該單元的優劣，決定了整機工作效率和精度，通過我們深入細致的分析確定該單元的控制模塊采用香港固高公司的運動控制卡，可圓滿的完成該單元的各項技術要求。

1.3、主電路元器件：采用法國施耐德名牌產品或同等產品；

2、軟件：采用我公司自主開發具有國際先進水平的專用控制軟件，主要有如下功能：

2.1、多種管型數據轉化：回彈修正、反向彎曲、鏡向彎曲、干涉數據自動處理、三軸同步運行   數據設置。

2.2、網絡功能：具有與計算機中心和 CAD 數據通訊功能，或遠程在線監控、維修和管形數據遠程下載。

2.3、量管型數據多種輸入方式：USB 接口,CD-ROM、通過計算機中心遠程下載管形數據。

五個坐標運動軸

1．Y 軸

送料小車沿床身縱向的直線往復運動是通過齒輪、齒條嚙合將位移信號反饋回計算機組成閉環控制系統。小車的運動始終置于計算機的監控之下，從而保證了小車的直線運動精度。    Y 軸重復定位精度為±0.1mm。

2．B 軸

B 軸機頭旋轉由交流伺服控制，實現各個方向的彎曲。B 軸的重復定位精度為±0.05°。

3．C 軸

C 軸由交流伺服驅動,通過高精度行星減速箱控制，實現主軸彎臂的轉動，從而保證 C 軸精度，C 軸重復精度為±0.05°。

4.X 軸

X 軸為絲杠傳動，通過交流伺服系統控制，以適應彎曲半徑改變時模具的調整。

5.Z 軸

Z 軸同樣采用交流伺服控制系統配合直線導軌使用，保證了運動的平穩性和運動精度的要求。

數控系統特點

工控電腦、15″彩色觸摸顯示、電伺服控制，軟件自主產權（C 語言開發，具有 30 多年數控彎管機研發經驗）、操作方便快捷、貼近工藝、工作穩定可靠、速度快、高精度。

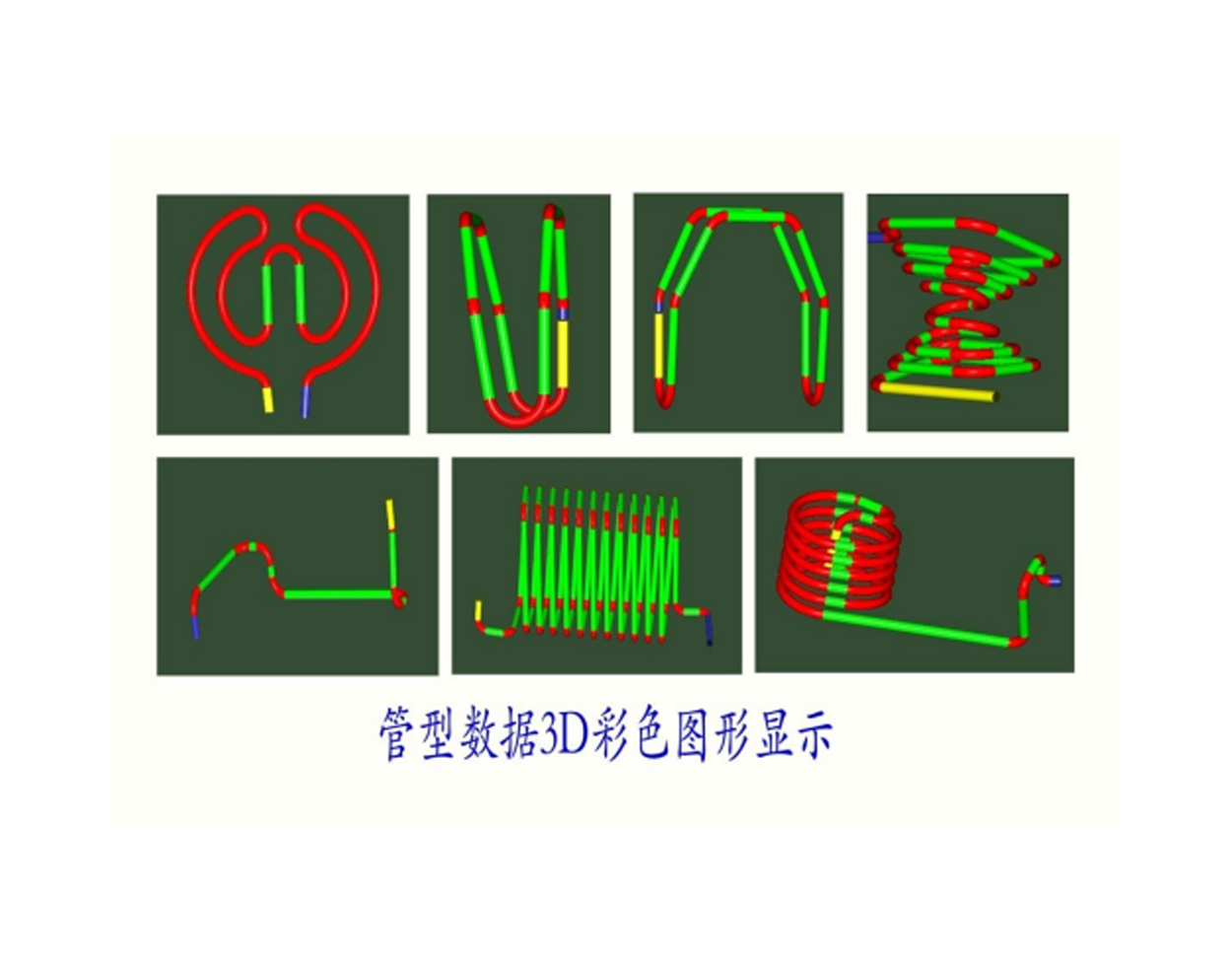

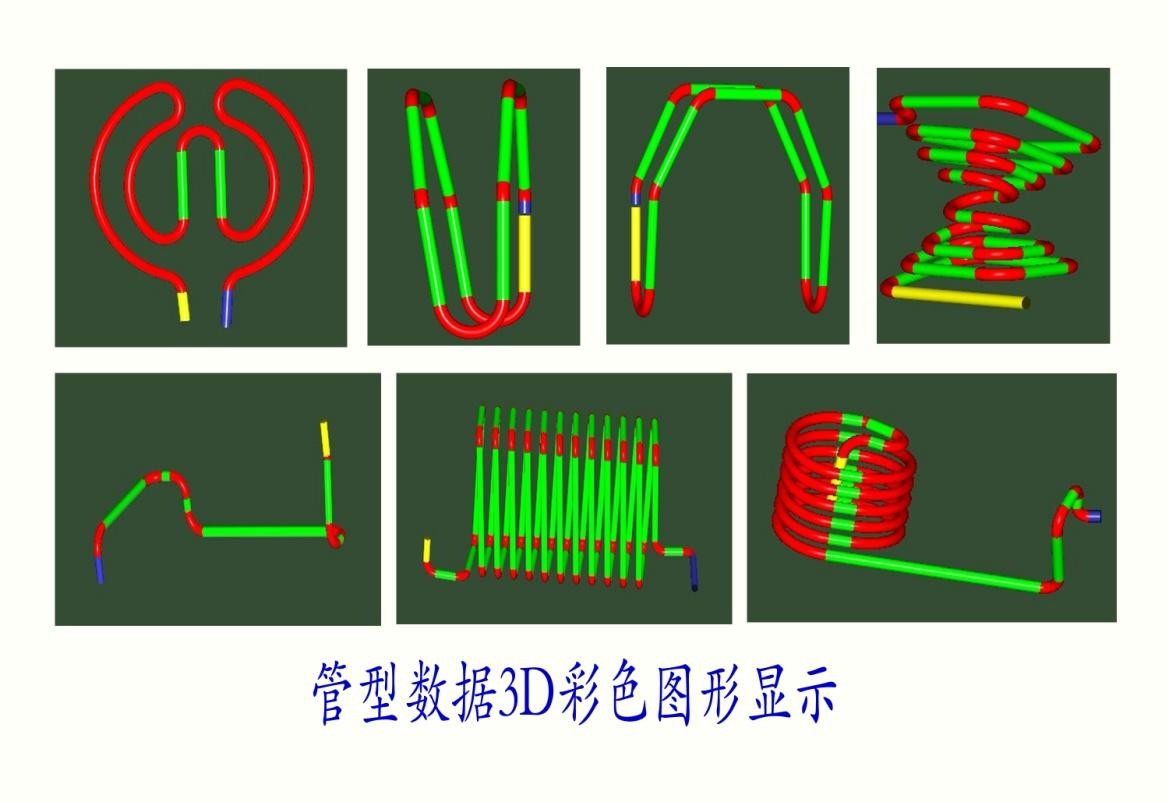

1)管型數據 3D 彩色圖形顯示

2)可批量輸入管型文件：通過網絡計算機中心、U 盤、CD-ROM 等。

3)彎管數據可通過操作屏進行 X、Y、Z 三維絕對坐標值和 Y、B、C 增量數據輸入，且兩種數據可以相互轉換； 以及可讀取 CAD 生成管型數據，可進行動態三維仿真。

4)自動運行和管型數據編輯同步進行，提高工作效率。

5)該設備具有手動、半自動（單步）、全自動操作功能。

6)在管件加工的任意時候可對設備進行暫停操作，以便觀察管件加工狀態及調整模具間隙。

7)具有編輯鎖存功能，防止運行數據任意修改和錯誤修改。

8)轉管、送管、管管三軸均有 1-9 級速度設定，同一加工管件，每個加工段均可設定不同的速度。

9)各運行數據均可通過觸摸屏幕輸入，且觸摸屏幕可實時監控設備的運行狀態和各數據的運行情況。

10)五軸可同時進行歸零；均無需人為調整；提高設備的重復加工精度。

11)每個加工管件可設定 50 個彎，可設定管件檔案數 200 萬組或以上。

12)自動偵察錯誤及設備故障，并將錯誤、故障內容與代碼顯示在屏幕上，讓操作員容易排除故障；

13)回彈修自動修正。

14)具有停電記憶、資料永久保存功能，防止因停電或設備故障時數據丟失。

液壓系統

該機夾緊、壓力模、隨動、芯軸等進退動作均由開關式液壓系統控制和驅動。

油源部分由油泵、電磁溢流閥，開關閥等元件組成。

各個運動的壓力可分別調整，能滿足最佳彎管工藝要求，系統壓力穩定，節能高效。

氣動系統

    氣源采用集中供氣，壓縮空氣經減壓閥減壓至 0.5Mpa,再經氣源三聯體 (減壓閥、分水濾清器、油霧器組裝在一體，俗稱“氣源三聯體”)進入系統。從而保證進入系統的壓縮空氣清潔干燥，壓力穩定。

保險裝置（安全保護裝置）

    在彎管機彎曲臂的二側均安裝著紅色安全板，當安全板受到擠壓時，就會立即停機并使液壓系統卸荷。

    無論是壓了安全板還是運動部件越過了安全位置，都會引起緊急停車。同時，在操作屏幕上給出提示信號。并且，只有在排除了這些故障之后，機器才能開動。

    另外，機器通過自身的一系列聯鎖裝置和軟件處理，對操作者和機器自身進行了安全保護，機器一旦發生故障，必須在排除故障后才能啟動。

模具設計

    公司引進英國 Addison 全套技術及模具設計技術，公司工程技術人員具有 30 多年研發設計經驗， 對于模具設計、制造有獨特的經驗。能有效改善彎管的橢圓度、減薄量、起皺、壓痕、開裂等不良現象。

質量保證體系

 1. 嚴格按 ISO9001：2000 流程進行全程質量控制

 2. 我公司對所有外協廠商進行嚴格考評程序，所有外協廠家必須經過 ISO9001：2000 質量認證。

 3. 外購件廠家均為國際或國內名牌產品

 4. 外協件有專人負責全程質量跟蹤，發現問題及時處理，確保各零部件產品質量合格率 100%， 優質、可靠；不合格產品絕對不能進廠。

設計制造執行的相關標準

1. JB/T2671.2-1998 《彎管機技術條件》

2. JB3851-85 《彎管機精度》

3. JB9971－1999 《彎管機、卷板機噪聲限值》

4. GB/T5226.1-1996 《機床電氣技術條件》

制造內容(彎制Φ12.7 的管材)
