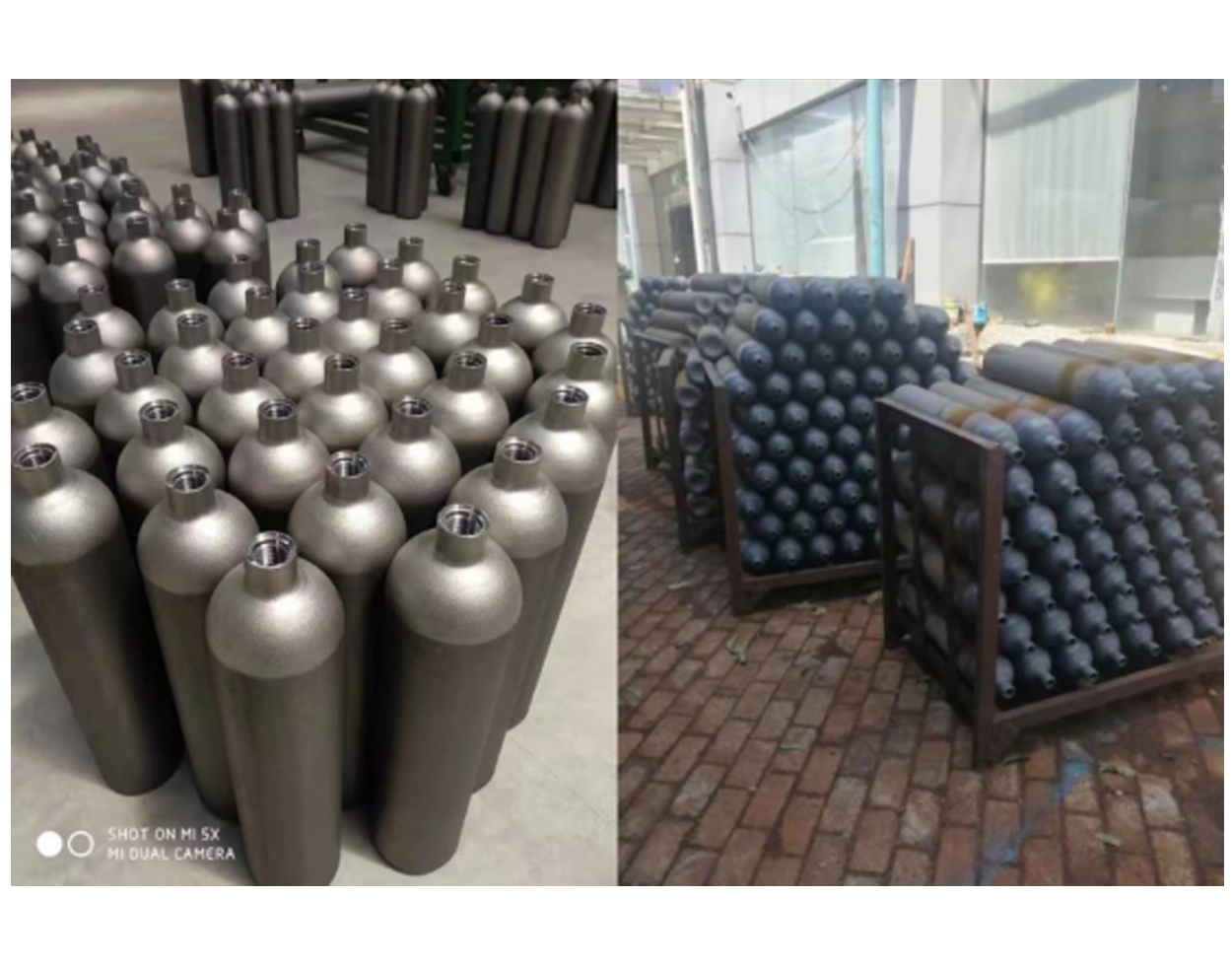

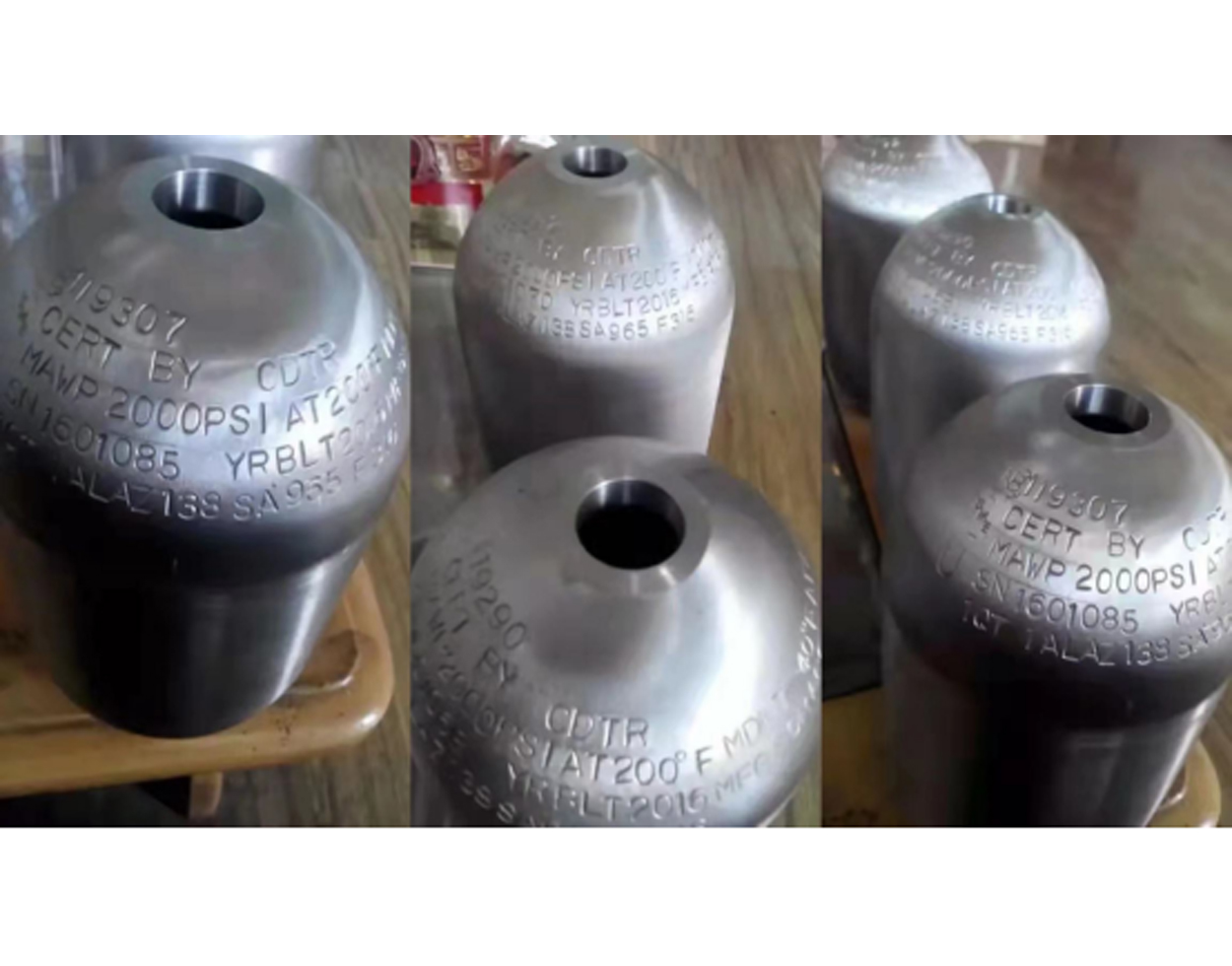

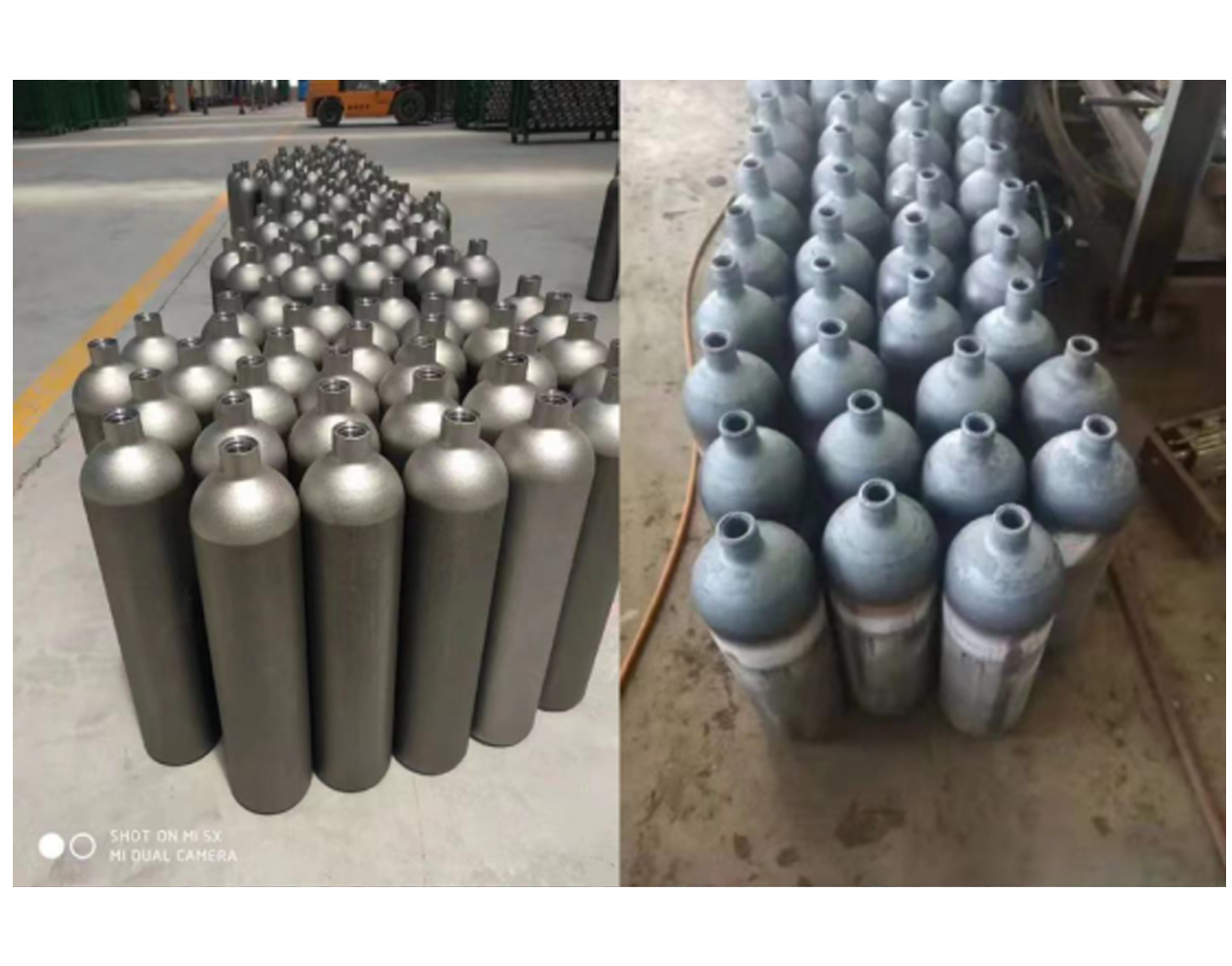

1、鋼瓶參數

1.1材料：34CrMo4 （35 CrMo）、37Mn、30 CrMo 、304。

1.2鋼瓶規格

a瓶體直徑φ140mm~φ180mm（收底、收口）；

b瓶體長度范圍350~1250mm；

c瓶體厚度范圍4~10 mm；

d瓶體重量＜70kg。

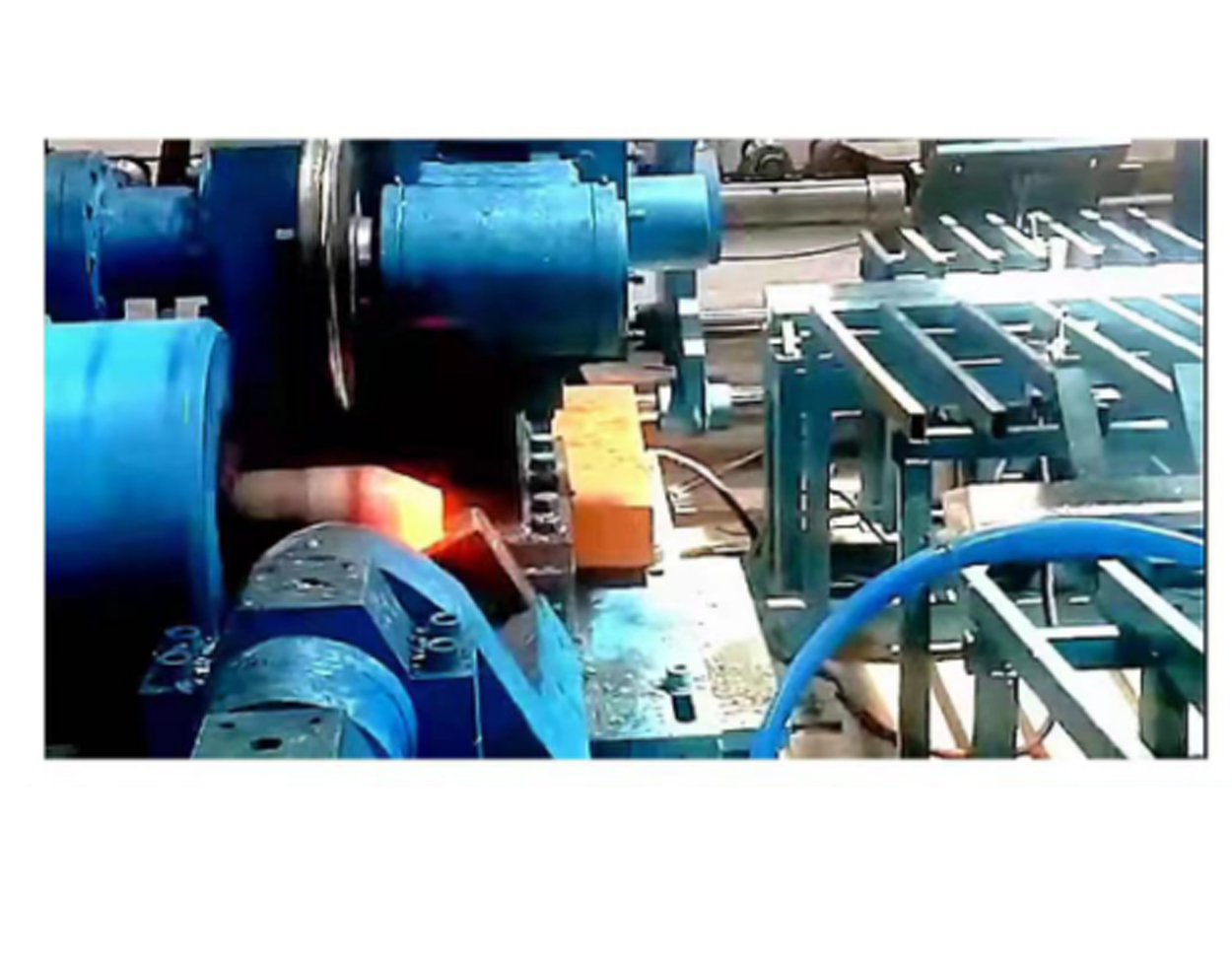

2、收底、收口機性能

2.1生產節拍：70秒/具（收底帶增厚、含進出料時間）；

2.2生產節拍：60秒/具（收口、含進出料時間）

2.3設備總功率約60KW，主電機45kw—6極；

2.4液壓系統公稱工作壓力5Mpa（低壓）15Mpa（高壓）。

2.5主軸轉速約450轉/分

3、收底、收口機機構

3.1收底機、收口機主機含主機機箱、主軸、卡爪夾緊裝置、夾緊油缸。

3.2翻板機構含翻板、翻板油缸、翻板支承（翻板支撐為單臂）。

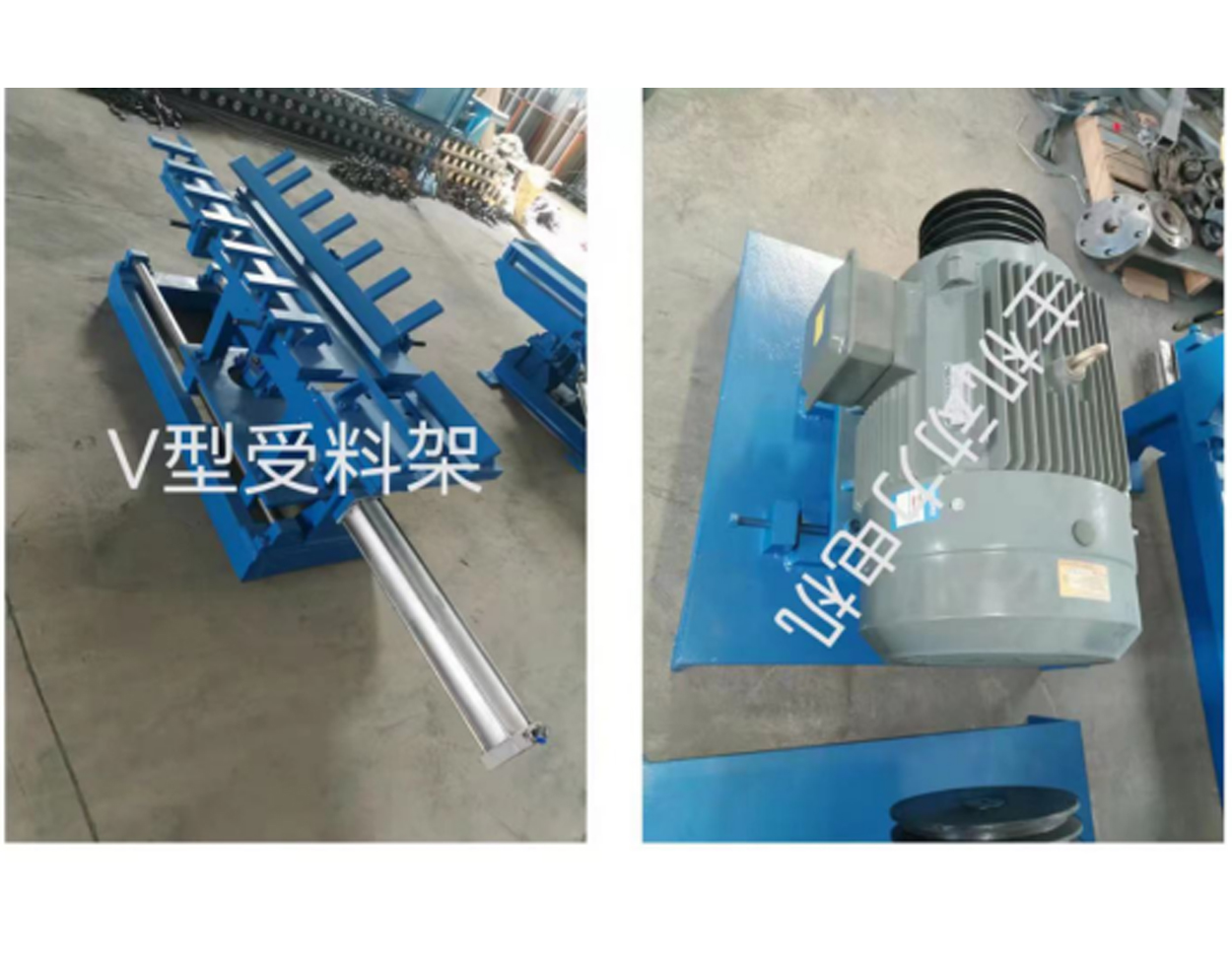

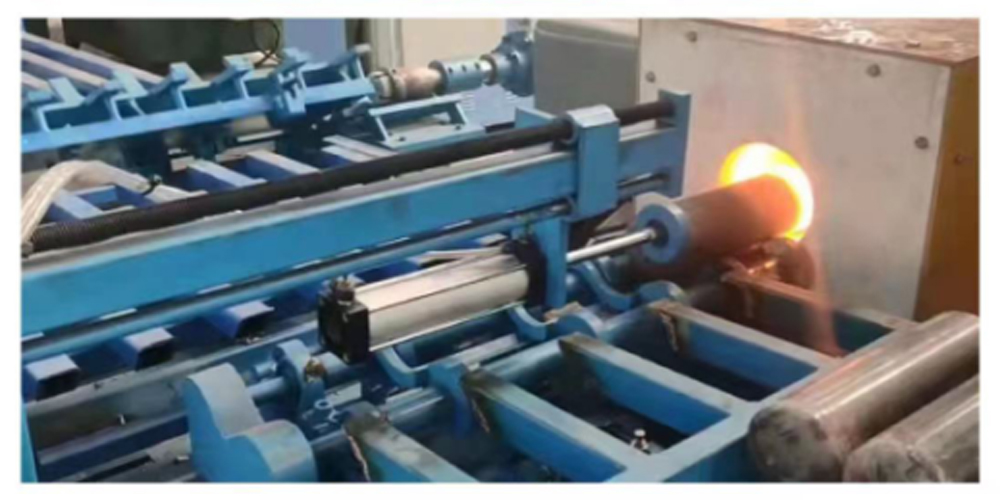

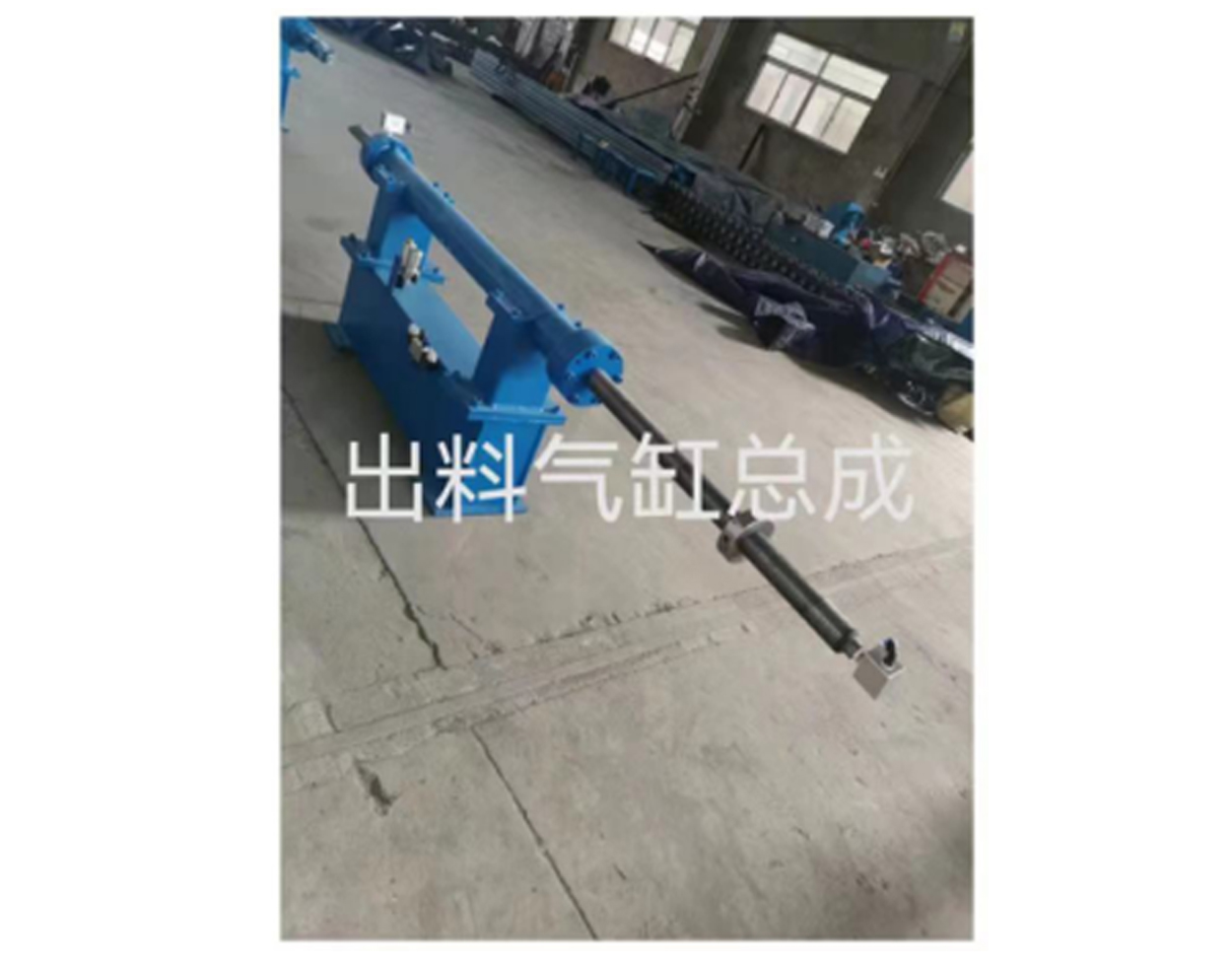

3.3進出料機構含氣缸及控制元件，可以移動調節進出料的位置，

   要求氣源壓力≥0.5MPa，供氣量≥1.0m3/m。

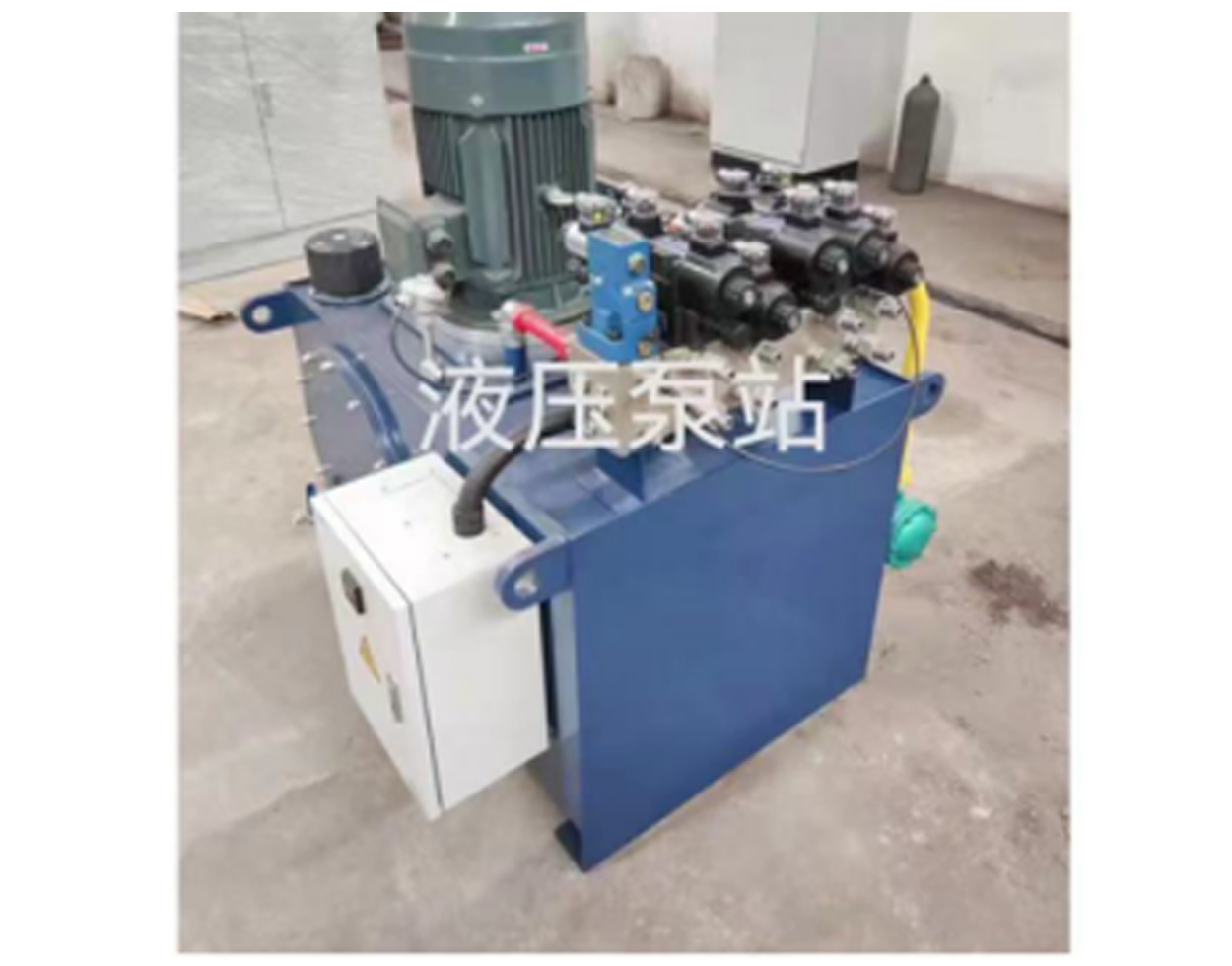

3.4液壓系統由比例閥和換向閥等組成?？偣β蕿?/span>22KW。

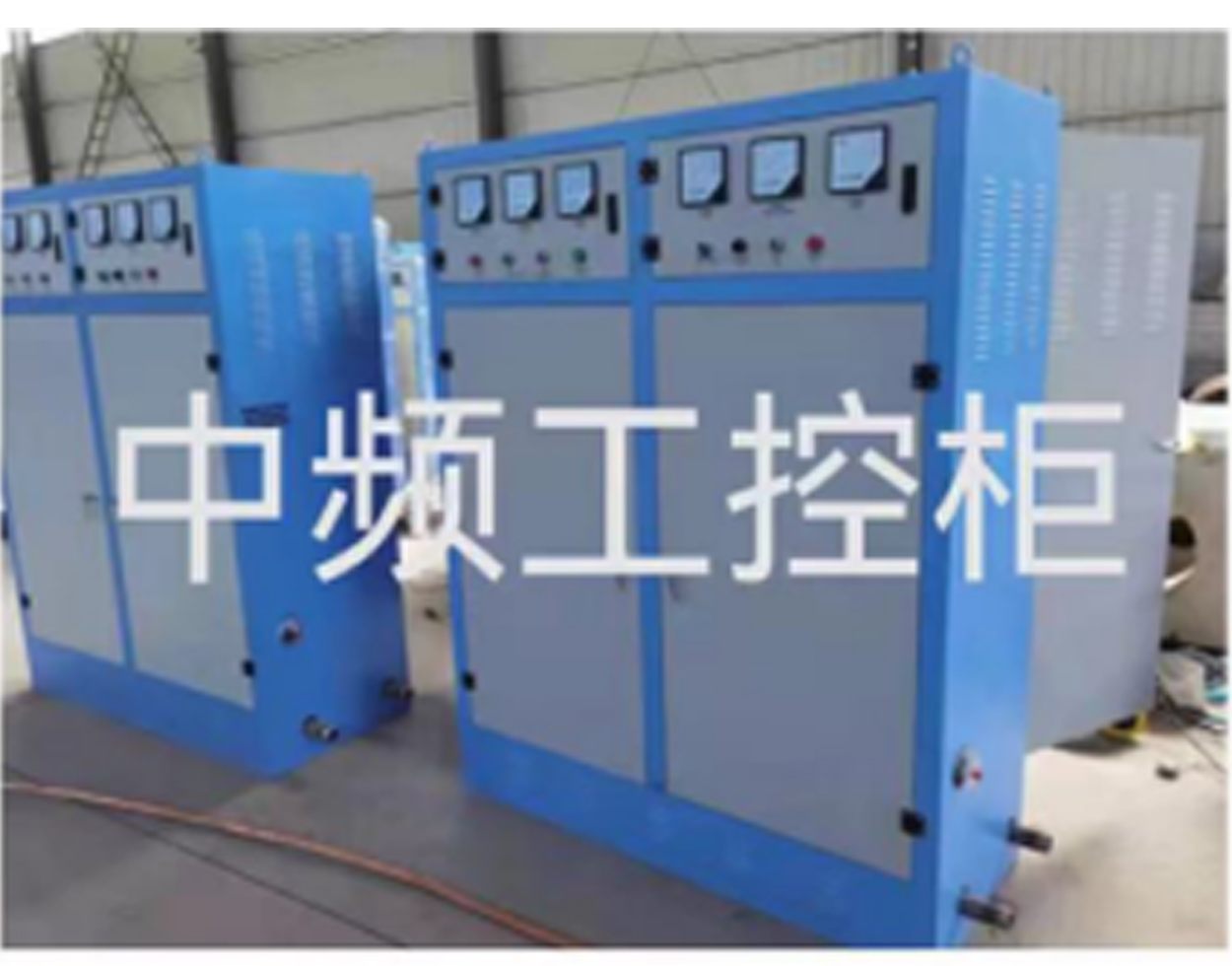

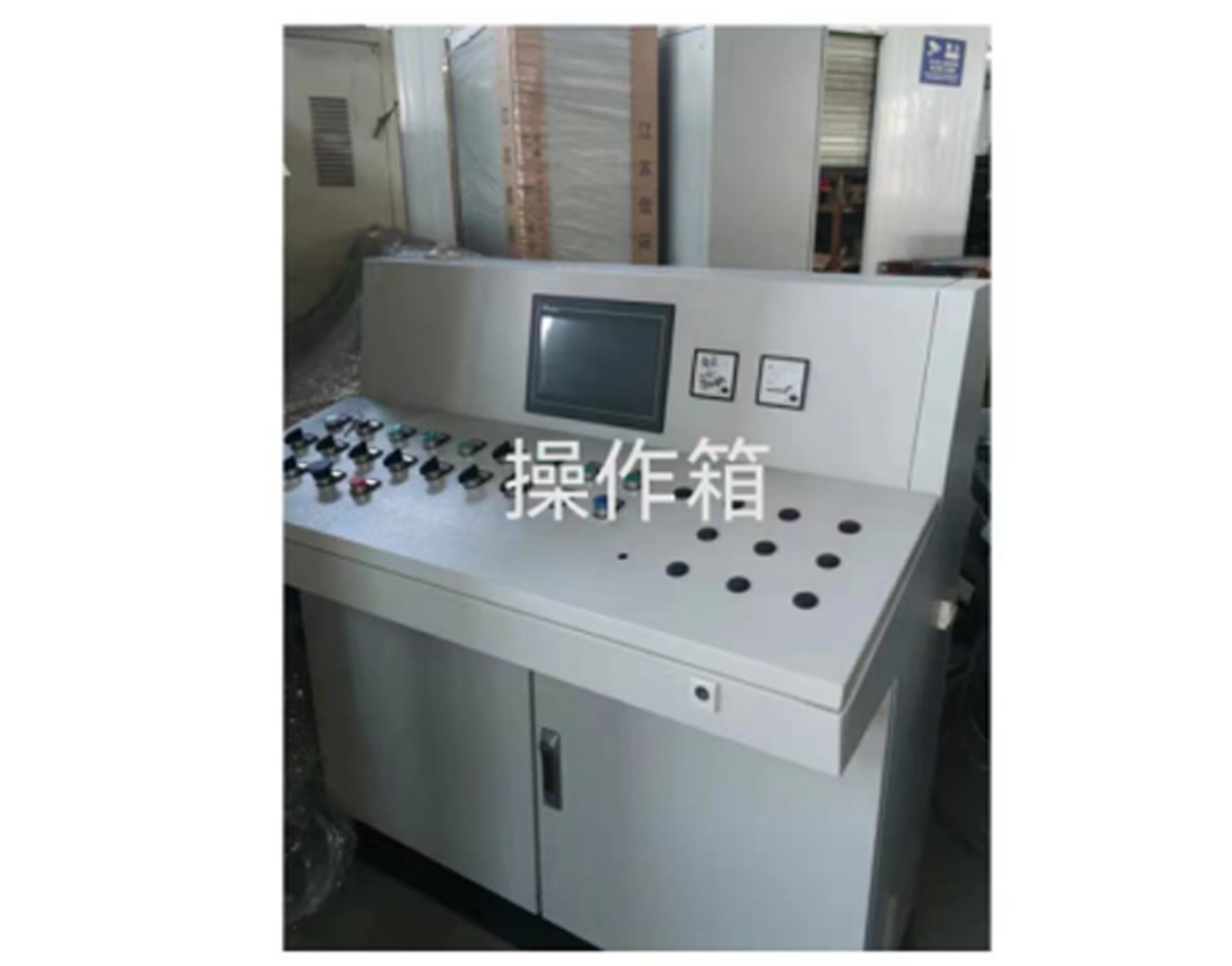

3.5電控柜一臺、電器操作箱一臺。

3.6起模機構由手動和自動兩種模式可供選擇，電器元件清單如下：

電控柜主要元件為天水二一三、施耐德等。

4、提供部件與文件

4.1卡爪φ140mm、φ180mm各一套。

4.2產品合格證、使用說明書（易損件型號、規格或零件圖）、電器原理圖、液壓原理圖、安裝平面圖、設備發貨清單。

5、附件

5.1供方負責設備安裝、調試。

5.2在熱旋壓收底、收口工序的前道工步完全符合熱旋壓工藝要求后，設備經調試合格能正常生產后方可交付需方使用。
