技術要求:
1,軸心(實心棒料)規格:Φ8 Φ10 Φ11 Φ12 Φ14 Φ17
2軸心(實心棒料)長度:200-1400mm
3切割材質含碳鋼/不銹鋼/鍍鋅軸
4調節長度:電動調節
軸心攻絲公差
內螺紋 | 底孔尺寸Φ | 螺紋尺寸 |
M6 | 5.2 | 15 |
M8 | 7.0 | 15-20 |
M10 | 8.7 | 18-22 |
設備要求:雙頭自動加工,包括上料,倒角,鉆孔,攻絲等工序
加工生產時間<10S
實現快速換型小于5風中(換型包括換工裝,裝夾調整參數等.
技術文件名稱 | 描述 | 備注 | |

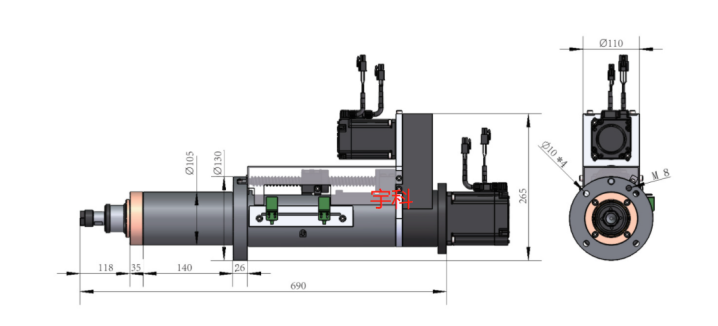

動力頭機構 |
|
M6-M10(S45C) |
ER32(?6--?10) |
120mm |
數控設定 |
64kg |
免維護 |
溝型,YK-5GT |
5000rpm |
2.2kw/0.75kw,220V |
主 軸 軸 承 | 7302C*2,7301C*1 |
皮帶輪軸承 | 6303ZZ*2 |
油 封 | DKB-80,52*6×1 |
加工能力
型號 | 轉速rpm | 單軸及多軸加工能力 | 行程調節范圍 | ||||||||||
BD3 | 快進 | 切削 | 1軸 | 2軸 | 3軸 | 4軸 | 最大行程 | 快進行程 | 切削行程 | ||||
鋁 | 鋼 | 鋁 | 鋼 | 鋁 | 鋼 | 鋁 | 鋼 | ||||||
MAX 5000 | 調速范圍0~4000 | M24 | M21 | M20 | M17 | M16 | M12 | M12 | M8 | 0~120 | 0~100 | 0~80 |
技術參數
型號 | YK-30CNC自動上下上料雙頭倒角(倒外角+中心定孔)-雙頭鉆孔-雙頭攻絲-吹鐵屑-出料生產線 |
主電機功率 | 2.2/0.75kw*6 |
適用外徑 | 6-25mm(可定制) |
加工長度 | 200-1400mm(可定制) |
加工精度 | ±0.1mm |
加工速度 | 12秒/個左右 |
適用材質 | 鋼管、鐵管、不銹鋼管、鋁管、銅管、塑膠管、尼龍管、圓棒 |
機器外形尺寸 | 4500*2800*1600mm |
設備配置
配件名稱 | 規格型號 |
主電機 | 2.2KW*6 日本三菱 |
進刀伺服電機 | 0.75W*6 日本三菱 |
油泵 | 日本 |
電磁閥 | 日本油研 |
變壓器 | 施耐德 |
接觸器 | 施耐德 |
熱繼電器 | 施耐德 |
接近開關 | 施耐德 |
工作壓力 | MPA5-20KG |
主軸 | 鑄件 |
機頭 | 鑄件 |
適用材質 | 鋼管,鐵管,不銹鋼管,鋁管,銅管,塑膠管,圓棒。 |
液壓機構 | 加緊油缸 擋料油缸 進刀油缸 |
電控部分 | 1、操作箱2、操作按鈕3變壓繼電器 |
裝箱單
序號 | 貨 物 名 稱 | 數 量 | 備 注 |
1 | 主機 | 1臺 | |
2 | 刀片□ | 1片 | 安裝在刀盤上 |
3 | 刀片△ | 2片 | 安裝在刀盤上 |
4 | 內六角扳手(2.5、3、4、5、6、8、10) | 各1件 | 在工具箱內 |
5 | 呆扳手 12-14 | 1把 | 在工具箱內 |
6 | 呆扳手 17-19 | 1把 | 在工具箱內 |
梅花扳手T8 | 1把 | ||
活絡扳手 | 1把 | 在工具箱內 | |
7 | 操作說明書(其中包括) | 1本 | 隨機文件 |
A.氣壓系統原理圖 | |||
B.電器原理圖 | |||
C.操作使用和維護保養說明 | |||
8 | 產品合格證 | 1頁 | 隨機文件 |
9 | 裝箱單 | 1頁 | 隨機文件 |
技術資料
(一)使用說明書
每臺倒角機的使用中文說明書包括(安裝適應維修操作說明書、電器原理圖、模具圖)各一份
售后服務
1)倒角機的質量保修期為驗收合格后12個月。在此期間,設備發生故障和損壞,均由供方負責免費到現場進行維修
2)在質保期內,在收到要求服務通知后及時予以電話答復,維修人員48小時內到達現場,在保修和售后服務過程中,維修人員做到故障不排除,不得撤離現場,直到滿意為止
3)保修期滿后在收到要求服務的通知后及時的予以電話答復,維修人員48小時內到達現場,維修用的材料費用按照優惠價格收取,免收維修人工,交通費按實際支出報銷
驗收及培訓
1.出廠驗收
(1)設備制造完畢,須在制造廠進行廠前驗收。將派人赴現場進行設備驗收
(2)經雙方簽暑并確認合格后,倒角機可發貨
2.培訓
設備抵達后立即安排人員進行無償?shù)脑O(shè)備指導安裝、調試、操作人員及維修人員的培訓,將提供免費的技術培訓,負責培訓操作人員使人員熟悉其性能,熟練操作使用,直到完全掌握為止
為了更好地滿足您的需求,請指明您的業務領域、原材料的種類以及其它有助于我們優化方案的信息。
