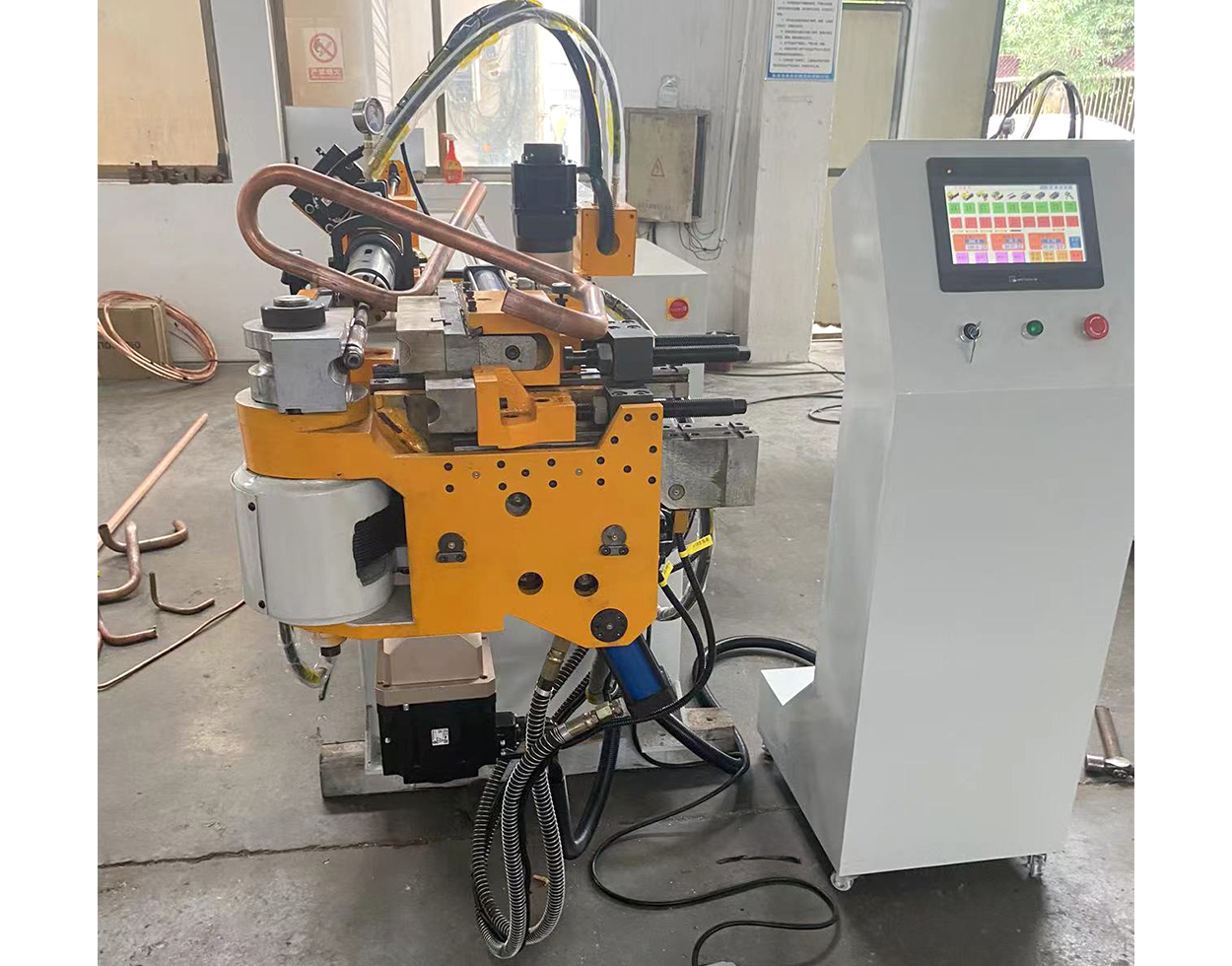

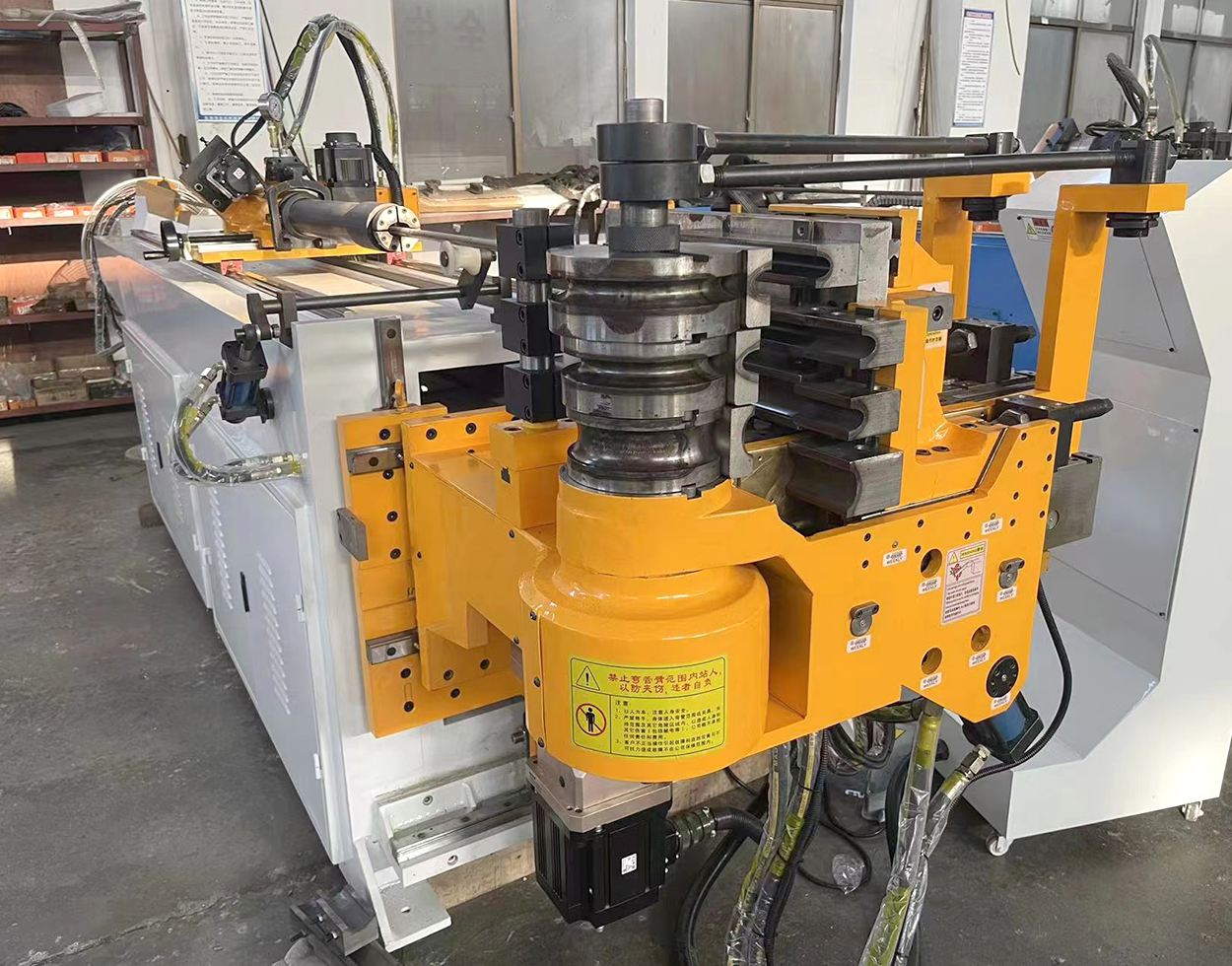

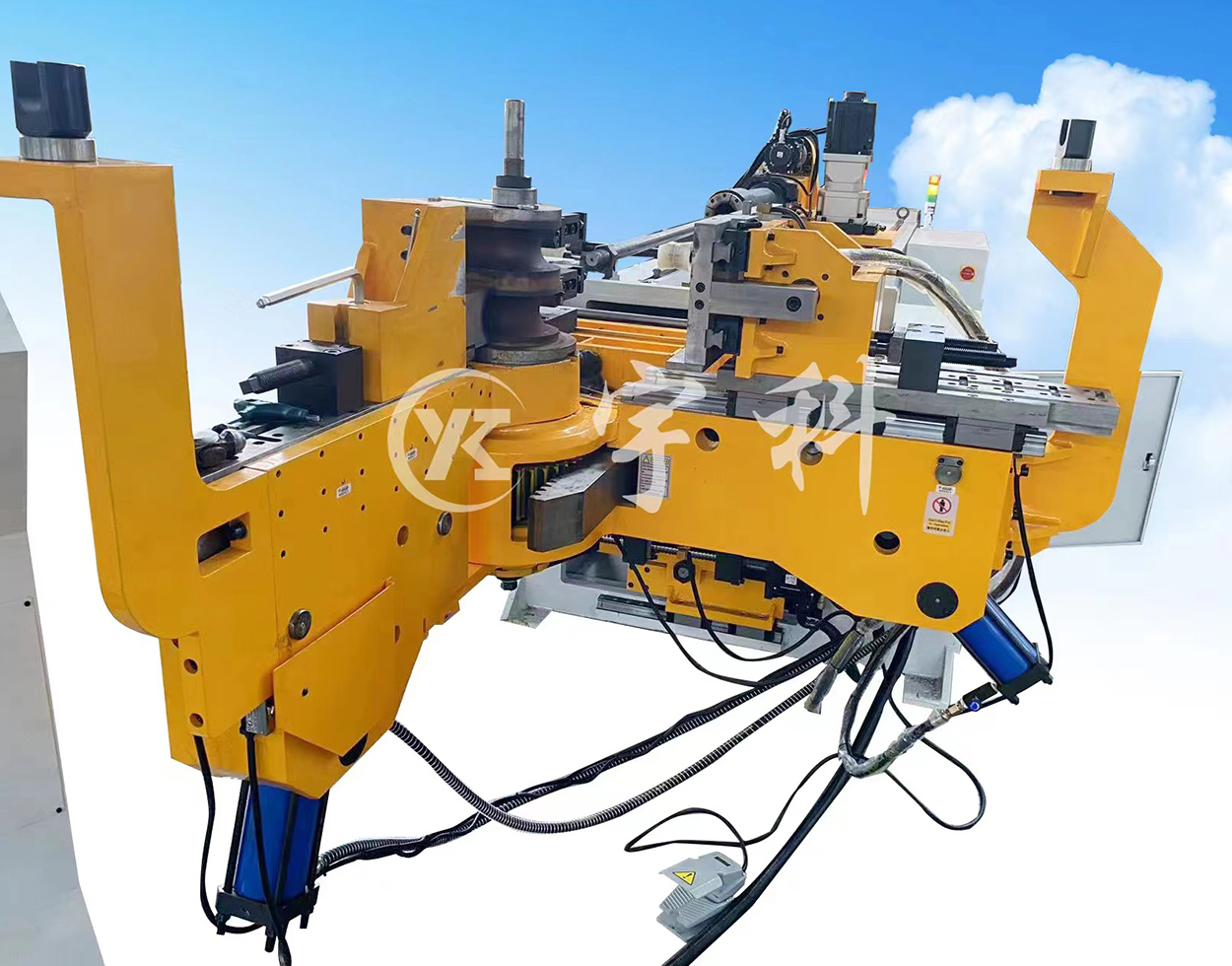

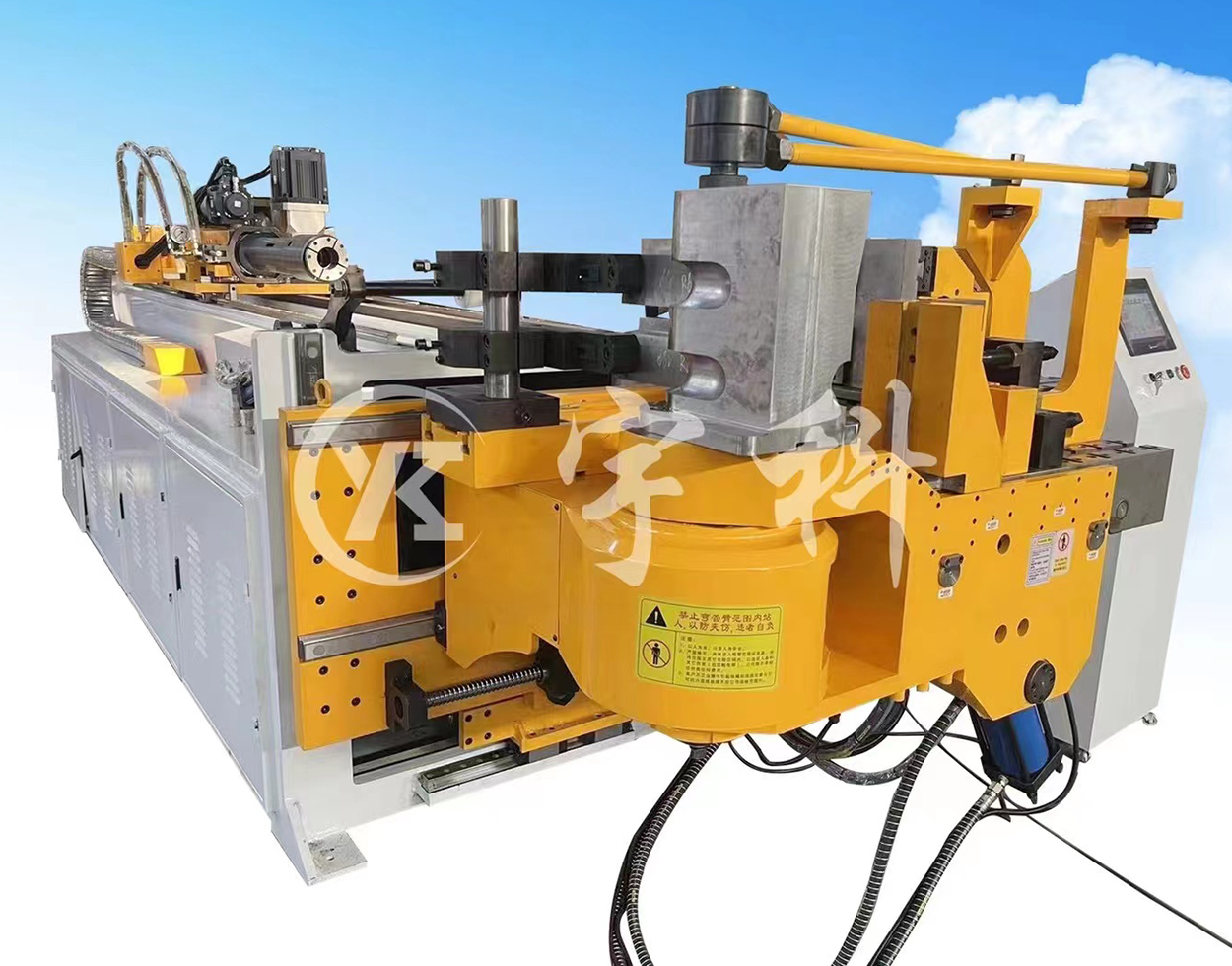

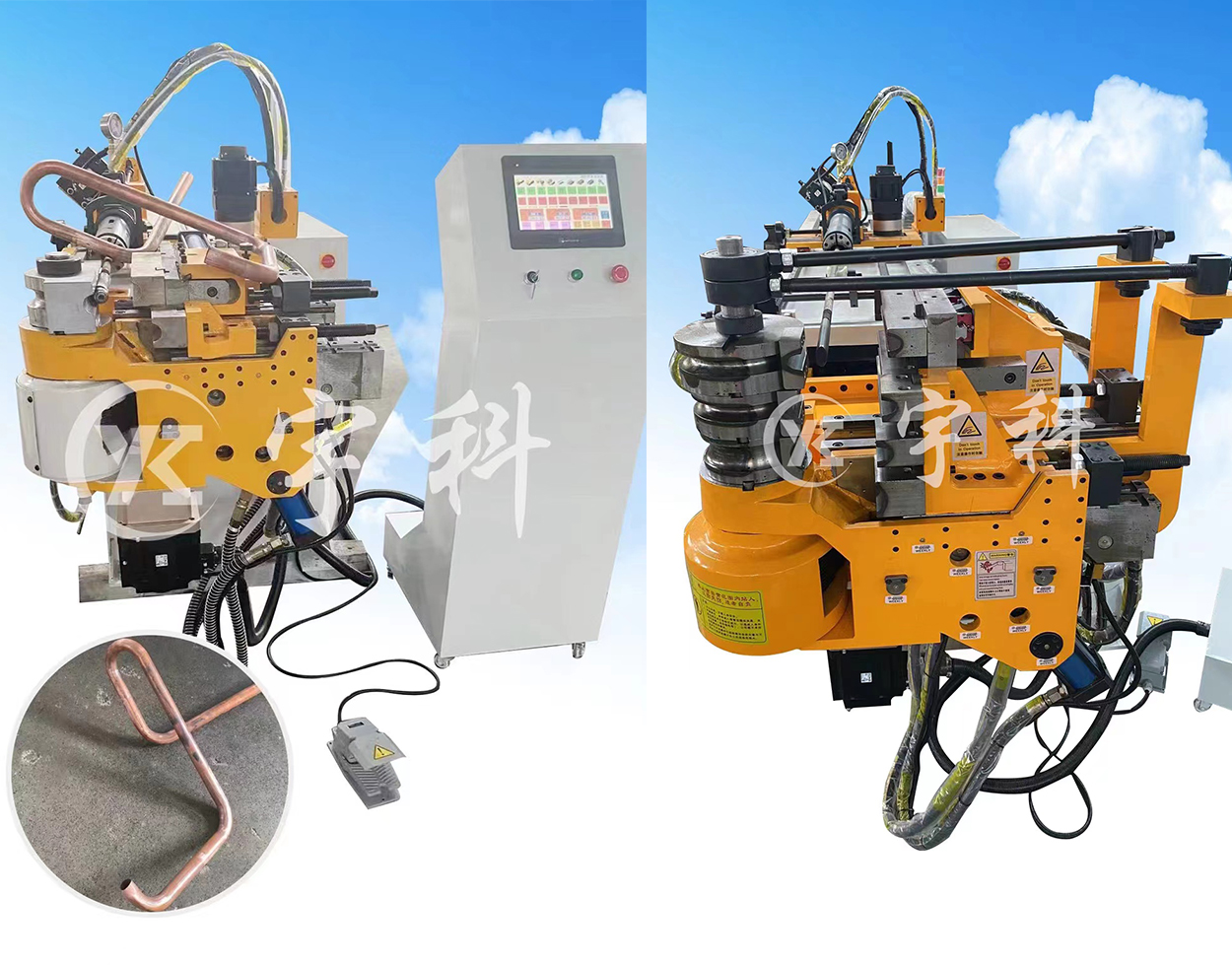

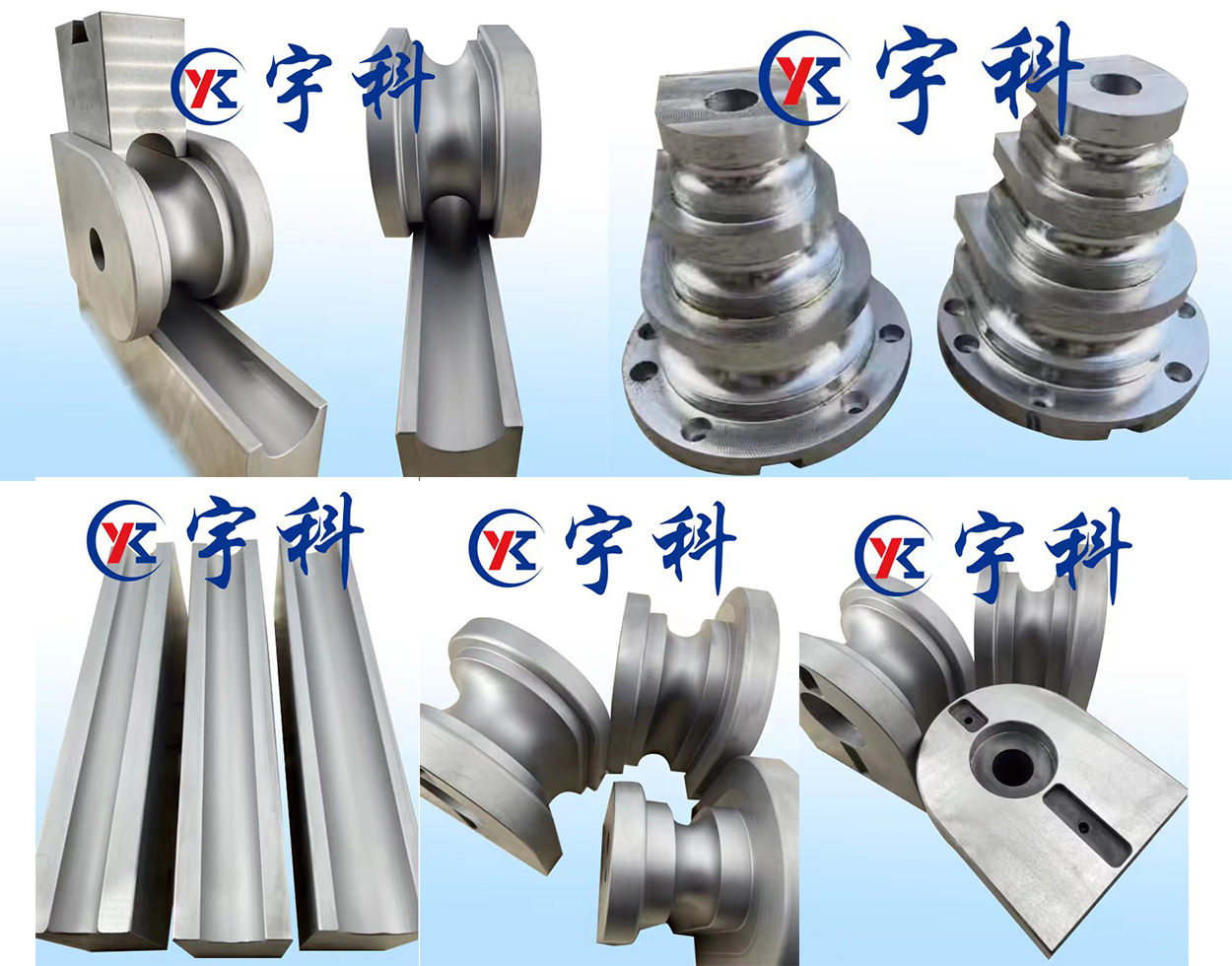

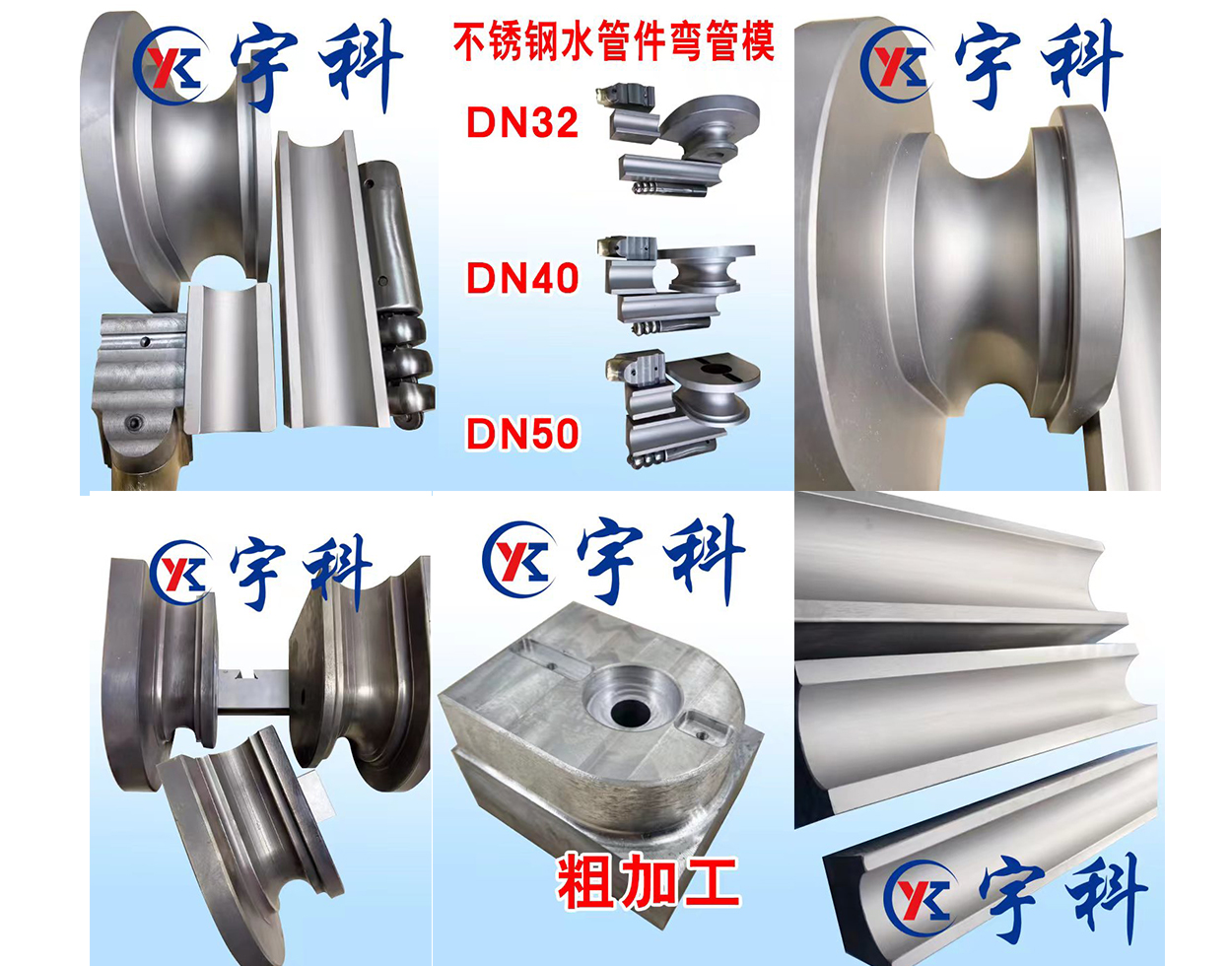

DW-75CNC-3A1S三維全自動數控彎管機
DW-75CNC-3A1S是一款三維全自動單層模兩軸數控彎管機,數控彎管機是采用液壓油缸驅動傳動齒輪齒條的彎曲機構,彎曲(C軸)、夾緊、抓料、托料、導模輔推、抽芯均為液壓油缸驅動。送料Y(軸)、轉角B(軸)均為電氣伺服馬達驅動,彎曲(C軸)采用編碼器驅動液壓油缸,具有彎管功率大,兩軸控制精度高,所有的程序編寫及輸入均直接在對話式電腦觸摸屏上進行,所有的信息說明均可自動選擇以中文或英文顯示,操作極為方便、快速、準確。

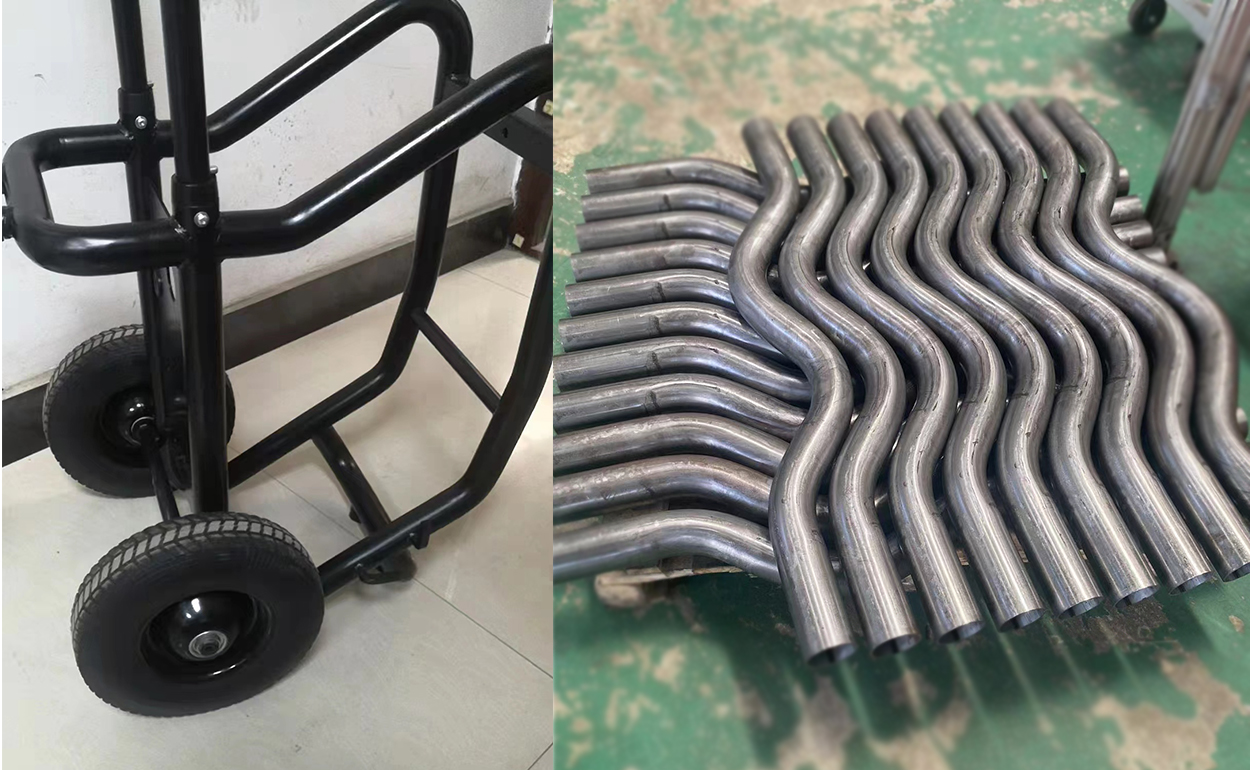

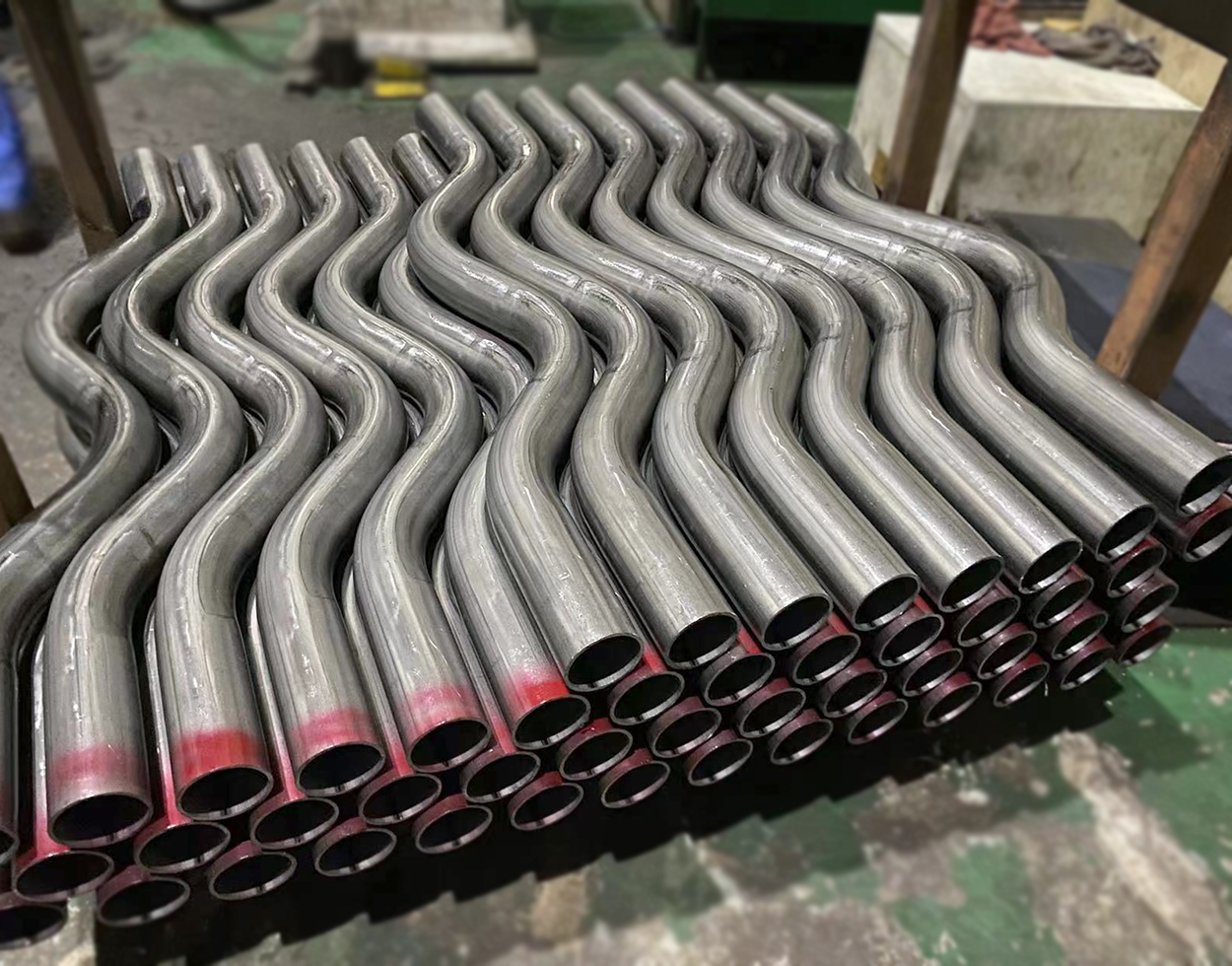

高性能之中型三維立體全自動數控彎管機廣泛使用于大量生產或標準化的生產,如在汽、機車等零件,如排氣管、保險杠、油管、運動器材、汽車座椅等,同時用于鍋爐、壓力容器、核電、航天及一般的工程配管。
技術參數
主要技術參數項目 | 單位 | 數值范圍 |
最大彎曲碳鋼管能力(管子外徑×壁厚) | mm | ¢76.2×3.0t |
最大彎曲不銹鋼管能力(管子外徑×壁厚) | mm | ¢65×2.5t |
最大彎曲方管能力(外方×外方×壁厚) | mm | 65×65×3t |
彎曲最大半徑范圍 | mm | 50-450 |
彎曲角度范圍 | degree | 0-190 |
模具中心離地面高度 | mm | 1200 |
管件設定彎曲數量 | 個 | 無限制 |
資料輸入方式 | 輸入坐標值X、Y、Z轉換或輸入加工值(Y、B、C) | |
最大穿芯有效距離 | mm | 3500 |
最大送料行程 | mm | 3000 |
主夾缸直徑 | mm | 70 |
導夾缸直徑 | mm | 70 |
抽芯缸直徑 | mm | 90 |
抽芯缸行程 | mm | 110(注:后可調節數值) |
輔推缸直徑 | mm | 60 |
托料缸直徑 | mm | 45 |
夾料缸直徑 | mm | 45 |
彎管主油缸直徑 | mm | 130 |
彎曲速度 | Deg/sec | 30(速度可調) |
彎曲精度 | degree | ±0.3 |
送料方式 | 可選擇 | 直送方式 |
送料伺服馬達功率 | Kw | 1.8 |
送料速度 | Mm/sec | 200-950(速度可調) |
送料精度 | mm | ±0.1 |
轉角伺服馬達功率 | Kw | 1.3 |
彎管伺服電機功率 | Kw | 15 |
彎曲角度 | 度 | ±0.1 |
轉角速度 | Deg/sec | 180(速度可調) |
轉角精度 | degree | ±0.1 |
油泵電機功率 | KW | 11 |
液壓系統壓力 | Mpa | 12 |
機器毛重約 | T | 4.0 |
機器外型尺寸 | mm | 5500×1380×1600 |
為了更好地滿足您的需求,請指明您的業務領域、原材料的種類以及其它有助于我們優化方案的信息。
