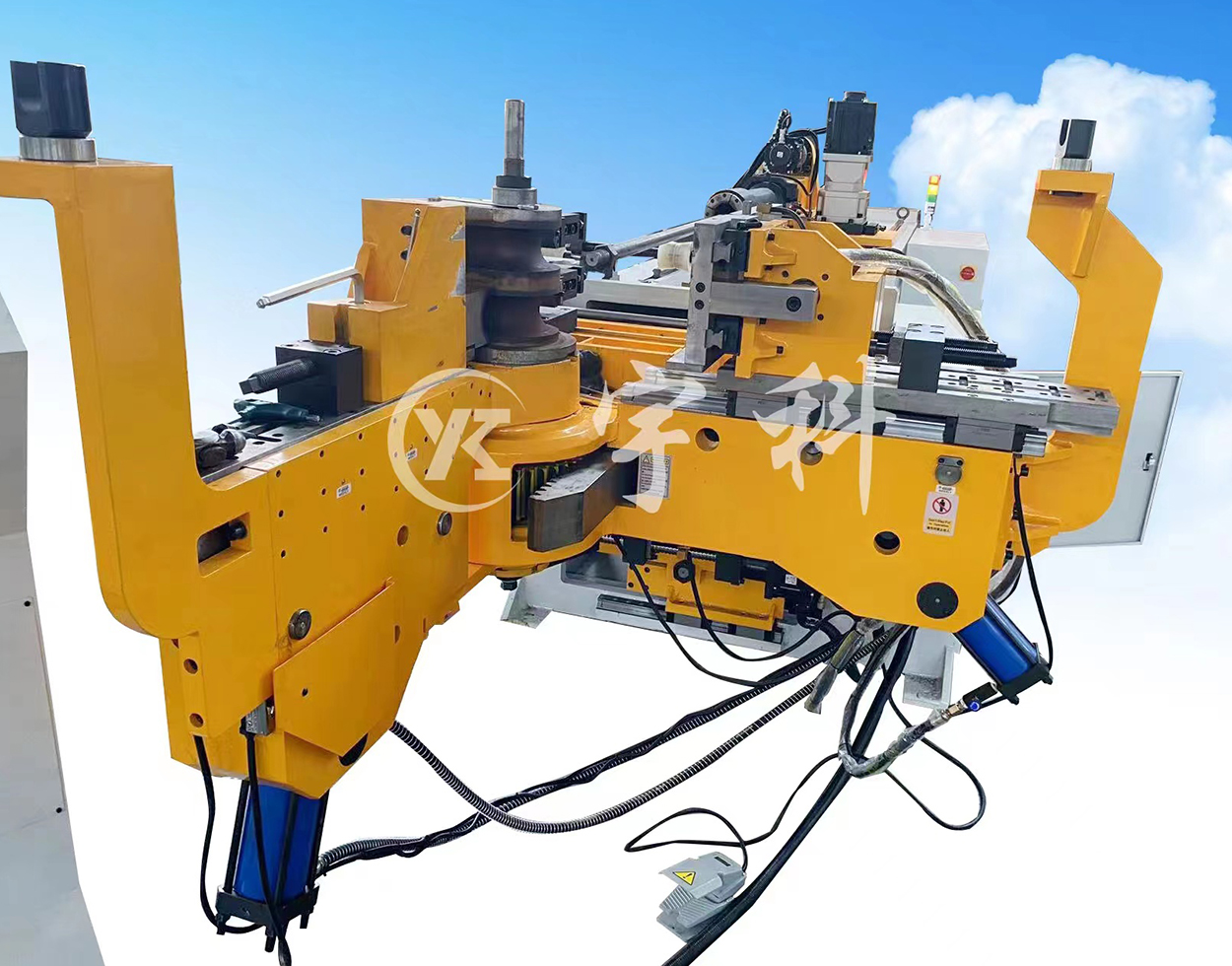

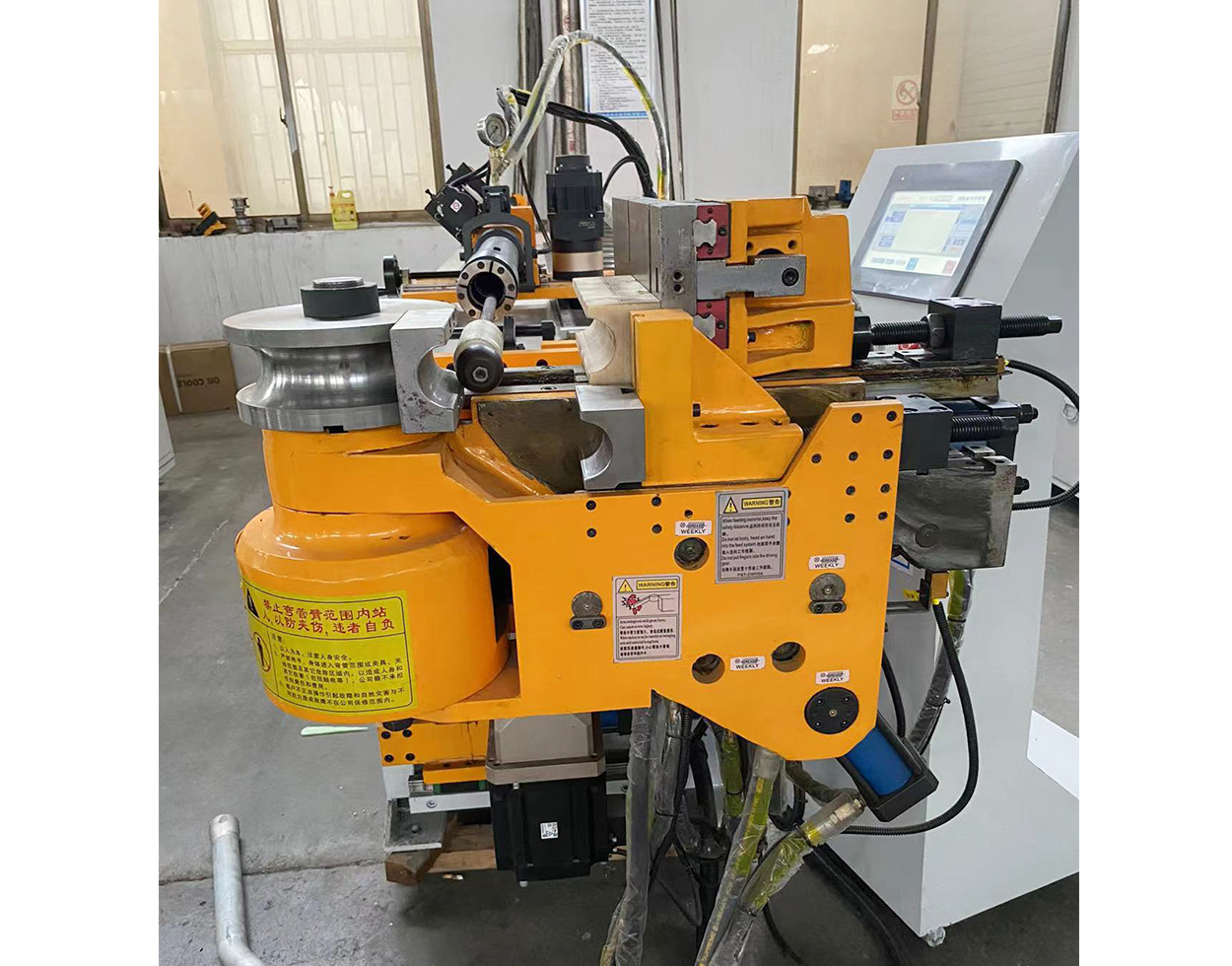

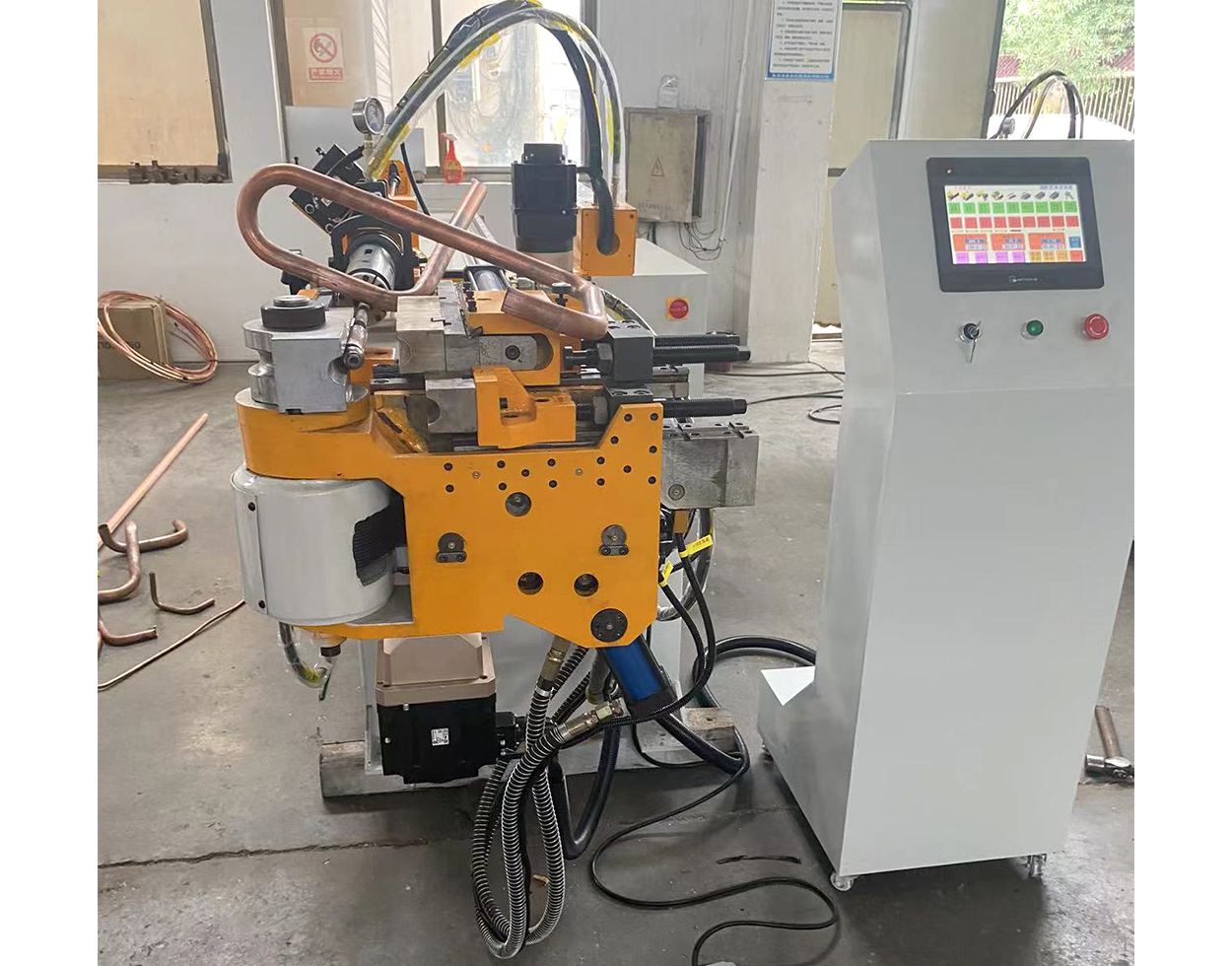

DW-89CNC-2A-1S三維數控全自動彎管機
技術參數
主要技術參數項目 | 單位 | 數值范圍 |
最大彎曲碳鋼管能力（管子外徑×壁厚） | mm | ￠89×5.0t |
最大彎曲不銹鋼管能力（管子外徑×壁厚） | mm | ￠89×2.5t |
最大彎曲方管能力（外方×外方×壁厚） | mm | 89×89×3t |
彎曲最大半徑范圍 | mm | 50-450 |
彎曲角度范圍 | degree | 0-190 |
模具中心離地面高度 | mm | 1200 |
管件設定彎曲數量 | 個 | 無限制 |
資料輸入方式 | 輸入坐標值X、Y、Z轉換或輸入加工值（Y、B、C） | |
最大穿芯有效距離 | mm | 3500 |
最大送料行程 | mm | 3000 |
主夾缸直徑 | mm | 70 |
導夾缸直徑 | mm | 70 |
抽芯缸直徑 | mm | 90 |
抽芯缸行程 | mm | 110（注：后可調節數值） |
輔推缸直徑 | mm | 60 |
托料缸直徑 | mm | 45 |
夾料缸直徑 | mm | 45 |
彎管主油缸直徑 | mm | 130 |
彎曲速度 | Deg/sec | 30（速度可調） |
彎曲精度 | degree | ±0.3 |
送料方式 | 可選擇 | 直送方式 |
送料伺服馬達功率 | Kw | 1.8 |
送料速度 | Mm/sec | 200-950（速度可調） |
送料精度 | mm | ±0.1 |
轉角伺服馬達功率 | Kw | 1.3 |
轉角速度 | Deg/sec | 180（速度可調） |
轉角精度 | degree | ±0.1 |
油泵電機功率 | KW | 11 |
液壓系統壓力 | Mpa | 12 |
機器毛重約 | T | 4.0 |
機器外型尺寸 | mm | 5500×1380×1600 |
為了更好地滿足您的需求，請指明您的業務領域、原材料的種類以及其它有助于我們優化方案的信息。
